Page 127 - 2018涂料产业研究报告

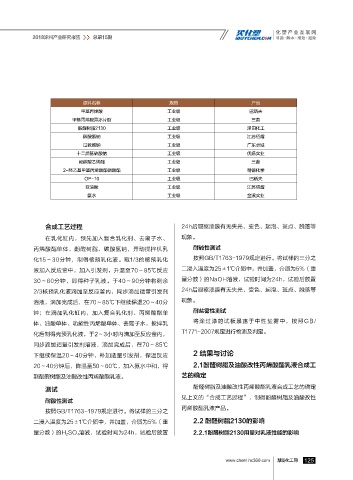

2018涂料产业研究报告 总第15期

原料名称 规格 产地
甲基丙烯酸 工业级 巴斯夫
甲基丙烯酸异冰片酯 工业级 三菱
酚醛树脂2130 工业级 泽田化工
碳酸氢钠 工业级 江苏佰耀
过硫酸钠 工业级 广东卓域
十二烷基硫酸钠 工业级 优扬实业
叔碳酸乙烯酯 工业级 三菱
2-羟乙基甲基丙烯酸酯磷酸酯 工业级 精德化学
OP-10 工业级 巴斯夫
亚油酸 工业级 江苏佰耀
氨水 工业级 金溪实业

合成工艺过程 24h后观察漆膜有无失光、变色、起泡、斑点、脱落等

在乳化缸内，预先加入复合乳化剂、去离子水、 现象。
丙烯酸酯单体、酚醛树脂、碳酸氢钠，开动搅拌机乳 耐碱性测试
化15～30分钟，制得核预乳化液。取1/3的核预乳化 按照GB/T1763-1979规定进行。将试样的三分之
液加入反应釜中，加入引发剂，升温至70～85℃反应 二浸入温度为25±1℃介质中，并加盖，介质为5%（重
30～60分钟，即得种子乳液。于40～90分钟将剩余 量分数）的NaOH溶液，试验时间为24h，试验后放置

2/3核预乳化液滴加至反应釜内，同步滴加适量引发剂 24h后观察漆膜有无失光、变色、起泡、斑点、脱落等
溶液，滴加完成后，在70～85℃下继续保温20～40分 现象。
钟；在滴加乳化缸内，加入复合乳化剂、丙烯酸酯单 耐盐雾性测试
体、油酸单体、功能性丙烯酸单体、去离子水，搅拌乳 将涂过漆的试板暴露于中性盐雾中，按照GB/

化后制得壳预乳化液，于2～3小时内滴加至反应釜内， T1771-2007规定进行检测及判定。
同步滴加适量引发剂溶液，滴加完成后，在70～85℃
下继续保温20～40分钟，补加适量引发剂，保温反应 2 结果与讨论
20～40分钟后，降温至50～60℃，加入氨水中和，得 2.1酚醛树脂及油酸改性丙烯酸酯乳液合成工

到酚醛树脂及油酸改性丙烯酸酯乳液。 艺的确定
测试 酚醛树脂及油酸改性丙烯酸酯乳液合成工艺的确定
见上文的“合成工艺过程”，制得酚醛树脂及油酸改性
耐酸性测试
丙烯酸酯乳液产品。
按照GB/T1763-1979规定进行。将试样的三分之
二浸入温度为25±1℃介质中，并加盖，介质为5%（重 2.2 酚醛树脂2130的影响
量分数）的H 2 SO 4 溶液，试验时间为24h，试验后放置 2.2.1酚醛树脂2130用量对乳液性能的影响

慧聪化工网 5
