Page 104 - 2018表面处理年鉴

T ECHNOLOGY EXCHANGE
技术交流

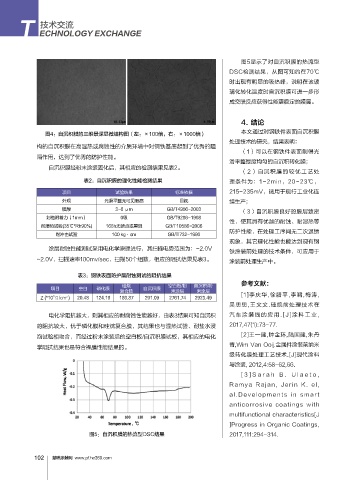

图5显示了对自沉积膜的热流型
DSC检测结果，从图可知约在70℃
时出现有明显的吸热峰，说明在该玻

璃化转化温度时自沉积膜可进一步形
成交联反应获得性能更稳定的膜层。

4. 结论
本文通过对钢铁件表面自沉积膜
图4：自沉积膜的三维景深显微结构图（左：×100倍，右：×1000倍）
处理技术的研究，结果表明：
构的自沉积膜在高湿热或腐蚀性的介质环境中对钢铁基底起到了优秀的阻
（1）可以在钢铁件表面制得光
隔作用，达到了优秀的防护性能。
滑平整厚度均匀的自沉积转化膜；
自沉积膜经粉末涂装固化后，其相应的检测结果见表2。
（2）自沉积膜的较优工艺处
表2：自沉积膜的理化性能检测结果 理条件为：1-2min，20-23℃，

项目 试验结果 标准依据 215-235mV，适用于现行工业化连
外观 光滑平整无可见瑕疵 目视 续生产；
膜厚 3-6 μm GB/T4956-2003 （3）自沉积膜良好的膜层致密
划格附着力（1mm） 0级 GB/T9286-1998
性，使其具有优越的耐蚀、耐湿热等
耐湿热试验(35℃*Rh90%) 168h无锈点或黑斑 GB/T10586-2006
防护性能，在处理工序间无二次返锈
耐冲击试验 100 kg·cm GB/Tl732-1993
现象，其它理化性能也能达到现有钢
涂层耐蚀性能测试采用电化学原理进行，其扫描电势范围为：-2.0V
铁涂装前处理的技术条件，可应用于
~2.0V，扫描速率100mv/sec，扫描50个组数，相应的阻抗结果见表3。 涂装前处理生产中。

表3：钢铁表面防护层耐蚀测试的阻抗结果
参考文献：
硅烷 空白板/粉 自沉积/粉
项目 空白 磷化膜 自沉积膜
复合膜 末涂层 末涂层 [1]李庆华,徐腊平,李啸,梅涛,
3
Z (*10 Ω/cm²) 20.48 124.19 186.87 291.09 2761.74 2923.49
吴思思,王文文.硅烷前处理技术在
电化学阻抗越大，则其相应的耐腐蚀性能越好，由表3结果可知自沉积 汽 车 涂 装 线 的 应 用 . [ J ] 涂 料 工 业 ,.
的阻抗较大，优于磷化膜和硅烷复合膜，其结果也与湿热试验、耐盐水浸 2017,47(1):73-77.
泡试验相吻合，而经过粉末涂装后的空白板/自沉积膜试板，其相应的电化 [2]王一建,钟金环,陆国建,朱丹
学阻抗结果也是符合裸膜性能结果的。 青,Wim.Van.Ooij.金属件涂装前纳米
级转化膜处理工艺技术.[J]现代涂料
与涂装,.2012,4:58-62,66.
[ 3 ] S a r a h . B . . U l a e t o ,.
R a m y a . R a j a n , . J e r i n . K . . e l ,.
a l . D e v e l o p m e n t s . i n . s m a r t.
anticorrosive. coatings. with.

multifunctional.characteristics[J
]Progress.in.Organic.Coatings,.
图5：自沉积膜的热流型DSC结果 2017,111:294-314.

0 慧聪涂装网 www.pf.hc360.com
