Page 133 - 2018涂料产业研究报告

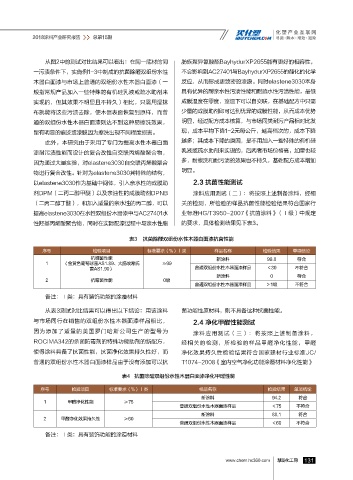

2018涂料产业研究报告 总第15期

从图2中的测试对比结果可以看出：在同一底材的同 肪族聚异氰酸酯BayhydurXP2655能有更好的相容性，
一污渍条件下，实施例1-3中制成的抗菌除醛双组份水性 不会影响到AC27401与BayhydurXP2655的酯化的化学

木器白面漆与市场上普通的双组份水性木器白面漆（一 反应，从而形成更致密的漆膜。同时elastene3030本身
般指常规产品加入一些特殊的有机硅乳液或疏水助剂来 具有优异的耐亲水性污渍性能和耐疏水性污渍性能，最低
实现的，但其效果不明显且不持久）相比，只需用湿抹 成膜温度在零度，室温下可以自交联，在基础配方中只需
布就能将这些污渍去除，使木器表面恢复到原样，而普 少量的成膜助剂即可达到优异的成膜性能，从而成本优势
通的双组份水性木器白面漆则达不到这种易擦洗效果， 明显，经过配方成本核算，与市场同类耐污产品相对比发
留有明显的痕迹或漆膜因为擦洗出现不同程度损害。 现，成本平均下降1~2元每公斤，越高档次的，成本下降
此外，本研究由于采用了专门为提高水性木器白面 越多；其成本下降的原因，是不用加入一些特殊的有机硅

漆耐污渍性能而设计的复合改性自交联丙烯酸聚合物， 乳液或疏水助剂来实现的，后两者市场价格高，加量也较
因为通过大量实验，对elastene3030自交联丙烯酸聚合 多，耐擦洗和耐污渍的效果也不持久，基础配方成本增加
明显。
物进行复合改性。针对为elastene3030其特殊的结构，
以elastene3030作为基础中间体，引入亲水性的成膜助 2.3 抗菌性能测试
剂DPM（二丙二醇甲醚）以及亲油性的成膜助剂DPNB 涂料应用测试（二）：将按照上述制备涂料，经相
（二丙二醇丁醚），和加入适量的亲水性的丙二醇，可以 关的检测，所检验的样品抗菌性能检验结果符合国家行
提高elastene3030在水性双组份木器漆中与AC27401水 业标准HG/T3950-2007《抗菌涂料》（Ⅰ级）中规定
性羟基丙烯酸聚合物，同时在实际配漆过程中与亲水性脂 的要求，具体检测结果见下表3。

表3 抗菌除醛双组份水性木器白面漆抗菌性能
序号 检验项目 标准要求（%）Ⅰ类 样品名称 检验结果 单项结论
抗细菌性能 新涂料 99.8 符合
1 （金黄色葡萄球菌AS1.89、大肠埃希氏 ≥99
菌AS1.90） 普通双组份水性木器面漆样品 ＜30 不符合
新涂料 0 符合
2 抗霉菌性能 0级
普通双组份水性木器面漆样品 ＞1级 不符合
备注：Ⅰ类：具有装饰功能的涂覆材料

从表3测试对比结果可以得出以下结论：用该涂料 菌功能性原材料，则不具备这种抗菌性能。
与市场同行在销售的双组份水性木器面漆样品相比， 2.4 净化甲醛性能测试
因为添加了适量的美国罗门哈斯公司生产的型号为 涂料应用测试（三）：将按照上述制备涂料，
ROCIMA342的杀菌防霉剂的特殊功能助剂的新配方， 经相关的检测，所检验的样品甲醛净化性能，甲醛
使得涂料具备了抗菌性能，抗菌净化效果持久性好，而 净化效果持久性检验结果符合国家建材行业标准JC/

普通的双组份水性木器白面漆样品由于没有添加可以抗 T1074-2008《室内空气净化功能涂覆材料净化性能》
表4 抗菌除醛双组份水性木器白面漆净化甲醛性能

序号 检验项目 标准要求（%）Ⅰ类 样品名称 检验结果 单项结论
新涂料 94.2 符合
1 甲醛净化性能 ≥75
普通双组份水性木器面漆样品 ＜75 不符合
新涂料 88.1 符合
2 甲醛净化效果持久性 ≥60
普通双组份水性木器面漆样品 ＜60 不符合
备注：Ⅰ类：具有装饰功能的涂覆材料

慧聪化工网 3
