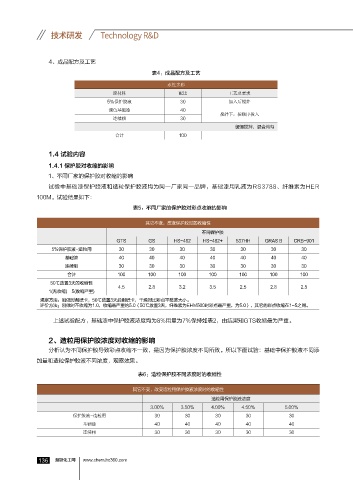

Page 138 - 2018涂料产业研究报告

技术研发 Technology R&D

4、成品配方及工艺

表4：成品配方及工艺
水性多彩
原材料 配比 工艺及要求
5%保护胶液 30 加入后搅拌
调色基础漆 40
搅拌下，按顺序投入
连续相 30
缓慢搅拌，混合均匀
合计 100

1.4 试验内容
1.4.1 保护胶对收缩的影响
1、不同厂家的保护胶对收缩的影响

试验中基础漆保护胶液和造粒保护胶液均为同一厂家同一品牌，基础漆用乳液为RS3788、纤维素为HER.
100M。试验结果如下：
表5：不同厂家的保护胶对彩点收缩的影响

其它不变，改变保护胶时的收缩性
不同保护胶
GTS GS HS-482 HS-482+ 537HH GRAS B CRS-901
5%保护胶液-造粒用 30 30 30 30 30 30 30
基础漆 40 40 40 40 40 40 40
连续相 30 30 30 30 30 30 30
合计 100 100 100 100 100 100 100
50℃放置3天的收缩性
4.5 2.8 3.2 3.5 2.5 2.8 2.5
1(无收缩) 5(收缩严重)
观察方法：刚做时刮纸卡，50℃放置3天后刮纸卡，干燥对比彩点平整度大小。
评价方法：刚做时不收缩为1.0，收缩最严重的5.0（50℃放置3天，纤维素为EHM500时彩点最严重，为5.0），其它的彩点收缩在1-5之间。

...上述试验配方，基础漆中保护胶液浓度均为8%用量为7%保持如表2，由结果知GTS收缩最为严重。

2、造粒用保护胶浓度对收缩的影响
分析认为不同保护胶导致彩点收缩不一致，是因为保护胶浓度不同所致。所以下面试验：基础中保护胶液不同添
加量和造粒保护胶液不同浓度，观察效果。

表6：造粒保护胶不同浓度时的收缩性

其它不变，改变造粒用保护胶液浓度时的收缩性
造粒用保护胶液浓度
3.00% 3.50% 4.00% 4.50% 5.00%
保护胶液-造粒用 30 30 30 30 30
基础漆 40 40 40 40 40
连续相 30 30 30 30 30

36 慧聪化工网
