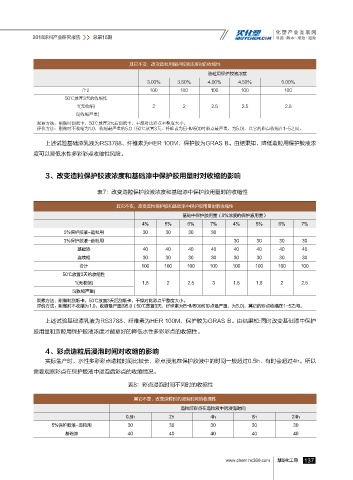

Page 139 - 2018涂料产业研究报告

2018涂料产业研究报告 总第15期

其它不变，改变造粒用保护胶液浓度时的收缩性
造粒用保护胶液浓度
3.00% 3.50% 4.00% 4.50% 5.00%
合计 100 100 100 100 100
50℃放置3天的收缩性
1(无收缩)........ 2 2 2.5 2.5 2.8
...5(收缩严重).
观察方法：刚做时刮纸卡，50℃放置3天后刮纸卡，干燥对比彩点平整度大小。
评价方法：刚做时不收缩为1.0，收缩最严重的5.0（50℃放置3天，纤维素为EHM500时彩点最严重，为5.0)，其它的彩点收缩在1-5之间。

上述试验基础漆乳液为RS3788、纤维素为HER.100M，保护胶为GRAS.B。由结果知，降低造粒用保护胶液浓
度可以降低水性多彩彩点收缩性风险。

3、改变造粒保护胶液浓度和基础漆中保护胶用量时对收缩的影响

表7：改变造粒保护胶液浓度和基础漆中保护胶用量时的收缩性

其它不变，改变造粒保护胶和基础漆中保护胶用量时的收缩性
基础中保护胶用量（8%浓度的保护液用量）
4% 5% 6% 7% 4% 5% 6% 7%
5%保护胶液-造粒用 30 30 30 30
3%保护胶液-造粒用 30 30 30 30
基础漆 40 40 40 40 40 40 40 40
连续相 30 30 30 30 30 30 30 30
合计 100 100 100 100 100 100 100 100
50℃放置3天的收缩性
1(无收缩) 1.8 2 2.5 3 1.5 1.8 2 2.5
5(收缩严重)
观察方法：刚做时刮纸卡，50℃放置3天后刮纸卡，干燥对比彩点平整度大小。
评价方法：刚做时不收缩为1.0，收缩最严重的5.0（50℃放置3天，纤维素为EHM500时彩点最严重，为5.0)，其它的彩点收缩在1-5之间。

上述试验基础漆乳液为RS3788、纤维素为HER.100M，保护胶为GRAS.B。由结果知:同时改变基础漆中保护
胶用量和造粒用保护胶液浓度才能更好的降低水性多彩彩点的收缩性。

4、彩点造粒后浸泡时间对收缩的影响
实际生产时，水性多彩彩点造粒时间比较长，彩点浸泡在保护胶液中的时间一般超过0.5h，有时会超过4h。所以

需要观察彩点在保护胶液中浸泡后彩点的收缩情况。
表8：彩点浸泡时间不同时的收缩性

其它不变，改变造粒时的浸泡时间的收缩性
造粒后彩点在造粒液中的浸泡时间
0.5h 2h 4h 8h 24h
5%保护胶液-造粒用 30 30 30 30 30
基础漆 40 40 40 40 40

慧聪化工网 37
