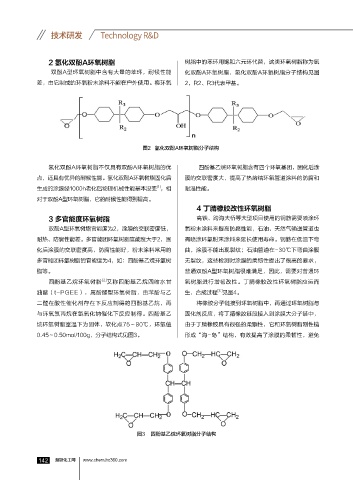

Page 144 - 2018涂料产业研究报告
P. 144
技术研发 Technology R&D
2 氢化双酚A环氧树脂 树脂中的苯环用饱和六元环代替，这类环氧树脂称为氢
. 双酚A型环氧树脂中含有大量的苯环，耐候性能 化双酚A环氧树脂，氢化双酚A环氧树脂分子结构见图
差，由它制成的环氧粉末涂料不能在户外使用。将环氧 2，R2、R3代表甲基。
图2 氢化双酚A环氧树脂分子结构
氢化双酚A环氧树脂不仅具有双酚A环氧树脂的优 .四酚基乙烷环氧树脂含有四个环氧基团，固化后涂
点，还具有优异的耐候性能。氢化双酚A环氧树脂固化后 膜的交联密度大，提高了热熔结环氧管道涂料的防腐和
[1]
生成的涂膜经1000h老化后物理机械性能基本没变 ，相 耐温性能。
对于双酚A型环氧树脂，它的耐候性能得到提高。
4 丁腈橡胶改性环氧树脂
3 多官能度环氧树脂 高铁、跨海大桥等大型项目使用的钢筋需要喷涂环
双酚A型环氧树脂官能度为2，涂膜的交联密度低， 氧粉末涂料来提高防腐性能，石油、天然气输送管道也
耐热、防腐性能差。多官能团环氧树脂官能度大于2，固 需喷涂环氧粉末涂料来延长使用寿命。钢筋在低温下弯
化后涂膜的交联密度高、防腐性能好，粉末涂料常用的 曲，涂膜不能出现裂纹；石油管道在-30℃下弯曲涂膜
多官能团环氧树脂的官能度为4，如：四酚基乙烷环氧树 无裂纹，这些检测对涂膜的柔韧性提出了很高的要求，
脂等。 普通双酚A型环氧树脂很难满足，因此，需要对普通环
[2]
四酚基乙烷环氧树脂 又称四酚基乙烷四缩水甘 氧树脂进行增韧改性。丁腈橡胶改性环氧树脂应运而
[3.]
油醚（t-PGEE），属酚醛型环氧树脂，由苯酚与乙 生，合成过程 见图4。
二醛在酸性催化剂存在下反应制得的四酚基乙烷，再 将橡胶分子链接到环氧树脂中，再通过环氧树脂与
与环氧氯丙烷在氢氧化钠催化下反应制得。四酚基乙 固化剂反应，将丁腈橡胶链段接入到涂膜大分子链中，
烷环氧树脂室温下为固体，软化点75～80℃，环氧值 由于丁腈橡胶具有很强的柔顺性，它和环氧树脂刚性链
0.45～0.50mol/100g，分子结构式见图3。 形成“海-岛”结构，有效提高了涂膜的柔韧性，避免
图3 四酚基乙烷环氧树脂分子结构
4 慧聪化工网
