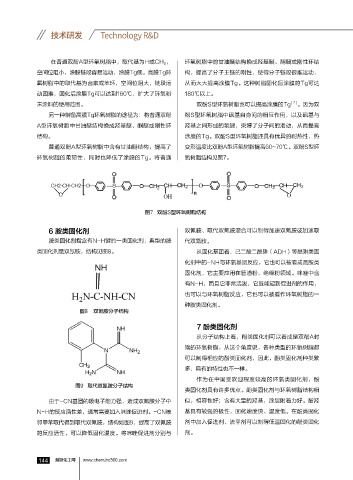

Page 146 - 2018涂料产业研究报告

技术研发 Technology R&D

.在普通双酚A型环氧树脂中，取代基为H或CH 3 ， 环氧树脂中的甘油醚结构换成羟基醚、酮醚或刚性环结

空间位阻小，涂膜链段容易运动，涂膜Tg低。高膜Tg环 构，提高了分子主链的刚性，使得分子链段很难运动，
氧树脂中的取代基为卤素或苯环，空间位阻大，链段运 从而大大提高涂膜Tg。这种树脂固化后涂膜的Tg可达
动困难，固化后涂膜Tg可以达到160℃，扩大了环氧粉 180℃以上。
末涂料的使用范围。 双酚S型环氧树脂也可以提高涂膜的Tg [.7.] 。因为双

另一种制备高膜Tg环氧树脂的途径为：将普通双酚 酚S型环氧树脂中砜基自身间的相互作用，以及砜基与
A型环氧树脂中甘油醚结构换成羟基醚、酮醚或刚性环 羟基之间形成的氢键，束缚了分子间的滑动，从而提高
结构。 涂膜的Tg。双酚S型环氧树脂还具有优异的耐热性，热
普通双酚A型环氧树脂中含有甘油醚结构，提高了 变形温度比双酚A型环氧树脂提高60~70℃。双酚S型环
环氧树脂的柔韧性，同时也降低了涂膜的Tg。将普通 氧树脂结构见图7。

图7 双酚S型环氧树脂结构

6 胺类固化剂 双氰胺、取代双氰胺混合可以制得加速双氰胺或加速取
胺类固化剂指含有N-H键的一类固化剂，典型的胺 代双氰胺。
类固化剂是双氰胺，结构见图8。 从固化基团看，己二酸二酰阱（ADH）等酰阱类固
化剂中的-NH与环氧基团反应，它也可以被看成是胺类

固化剂，它主要应用在管道粉、绝缘粉领域。咪唑中含
有N-H，而且它非常活泼，它既能起到促进剂的作用，
也可以与环氧树脂反应，它也可以被看作环氧树脂的一

种胺类固化剂。.
图8 双氰胺分子结构

7 酚类固化剂
从分子结构上看，酚类固化剂可以看成是双酚A封
端的环氧树脂，从这个角度说，各种类型的环氧树脂都

可以制得相应的酚类固化剂，因此，酚类固化剂种类繁
多，具有的特性也不一样。
作为在中国受欢迎程度较高的环氧类固化剂，酚
图9 取代双氰胺分子结构
类固化剂具有许多优点。酚类固化剂与环氧树脂结构相
由于-CN基团的吸电子能力强，造成双氰胺分子中 似，相容性好；含有大量的羟基，涂层附着力好。酚羟
N-H的反应活性差，通常需要加入咪唑促进剂。-CN被 基具有较强的极性，固化速度快、温度低。在酚类固化
邻甲苯取代得到取代双氰胺，结构如图9，提高了双氰胺 剂中加入促进剂、流平剂可以制得低温固化的酚类固化
的反应活性，可以降低固化温度。将咪唑促进剂分别与 剂。

44 慧聪化工网
