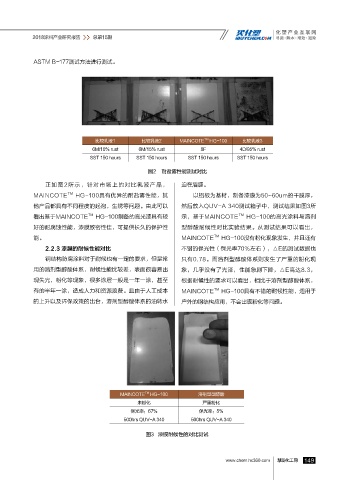

Page 151 - 2018涂料产业研究报告

2018涂料产业研究报告 总第15期

ASTM.B-177测试方法进行测试。

TM
比较乳液1 比较乳液2 MAINCOTE HG-100 比较乳液3
6M/10% rust 6M/15% rust 8F 4D/95% rust
SST 150 hours SST 150 hours SST 150 hours SST 150 hours

图2 耐盐雾性能测试对比
正 如 图 2 所 示 ， 针 对 市 场 上 的 对 比 乳 液 产 品 ， 迫在眉睫。
MAINCOTE TM .HG-100具有优异的耐盐雾性能，其 以铝板为基材，制备漆膜为50~60um的干膜厚，

他产品都具有不同程度的起泡，生锈等问题。由此可以 然后放入QUV-A.340测试箱子中，测试结果如图3所
TM
看出基于MAINCOTE .HG-100制备的高光漆具有较 示，基于MAINCOTE TM .HG-100的高光涂料与溶剂
好的耐腐蚀性能，漆膜致密性佳，可提供长久的保护性 型醇酸耐候性对比实验结果。从测试结果可以看出，
TM
能。 MAINCOTE .HG-100没有粉化现象发生，并且还有
2.2.3 漆膜的耐候性能对比 不错的保光性（保光率70%左右），△E的测试数据也
钢结构防腐涂料对于耐候也有一定的要求，但是常 只有0.78。而溶剂型醇酸体系则发生了严重的粉化现
用的溶剂型醇酸体系，耐候性能比较差，表面很容易出 象，几乎没有了光泽，性能急剧下降，△E高达8.3，
现失光，粉化等现象，很多涂层一般是一年一涂，甚至 根据耐候性的要求可以看出，相比于溶剂型醇酸体系，
有的半年一涂，造成人力和资源浪费。且由于人工成本 MAINCOTE .HG-100具有不错的耐候性能，适用于
TM
的上升以及环保政策的出台，溶剂型醇酸体系的油转水 户外的钢结构应用，不会出现粉化等问题。

TM
MAINCOTE HG-100 溶剂型型醇酸
未粉化 严重粉化
保光率：67% 保光率：5%
500hrs QUV-A 340 500hrs QUV-A 340

图3 漆膜耐候性的对比测试

慧聪化工网 4
