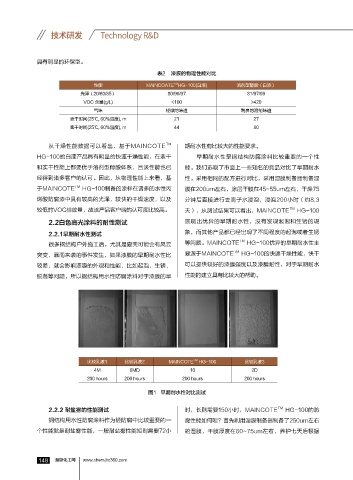

Page 150 - 2018涂料产业研究报告

技术研发 Technology R&D

具有明显的环保型。

表2 漆膜的物理性能对比
TM
性能 MAINCOATE HG-100(白漆) 溶剂型醇酸（白漆）
光泽（20/60/85） 80/96/97 81/97/99
VOC 含量(g/L) <100 >420
气味 轻微的味道 刺鼻的溶剂味道
表干时间(25℃, 60%湿度), m 21 27
实干时间(25℃, 60%湿度), m 44 80

从干燥性能数据可以看出，基于MAINCOTE TM . 期耐水性有比较大的性能要求。
HG-100的白漆产品具有明显的快速干燥性能，在表干 早期耐水性是钢结构防腐涂料比较重要的一个性
和实干性能上都要优于溶剂型醇酸体系，且该性能也已 能。我们选取了市面上一些知名的竞品对比了早期耐水

经得到诸多客户的认可。因此，从物理性能上来看，基 性。采用相同的配方进行对比，采用湿膜制备器制备湿
TM
于MAINCOTE .HG-100制备的漆样在诸多的水性丙 膜在200um左右，涂层干膜在45~55um左右，干燥75
烯酸防腐漆中具有较高的光泽，较快的干燥速度，以及 分钟后直接进行去离子水浸泡，浸泡200小时（约8.3

TM
较低的VOC排放量，故该产品客户端的认可度比较高。 天），从测试结果可以看出，MAINCOTE .HG-100
2.2白色高光涂料的耐性测试 展现出优异的早期耐水性，没有发现起泡和生锈的现

2.2.1早期耐水性测试 象，而其他产品都已经出现了不同程度的起泡或者生锈
TM
很多钢结构户外施工后，尤其是夏天可能会有风云 等问题。MAINCOTE .HG-100优异的早期耐水性主
TM
突变，暴雨来袭的事件发生，如果漆膜的早期耐水性比 要源于MAINCOTE .HG-100的快速干燥性能，快干
较差，就会影响漆膜的外观和性能，比如起泡，生锈， 可以提供较好的漆膜强度以及漆膜耐性，对于早期耐水

脱落等问题，所以钢结构用水性防腐涂料对于漆膜的早 性能的建立具有比较大的帮助。

TM
比较乳液1 比较乳液2 MAINCOTE HG-100 比较乳液3
4M 6MD 10 2D
200 hours 200 hours 200 hours 200 hours

图1 早期耐水性对比测试

TM
2.2.2 耐盐雾的性能测试 时，长则需要150小时，MAINCOTE .HG-100的防
钢结构用水性防腐涂料作为轻防腐中比较重要的一 腐性能如何呢？首先利用湿膜制备器制备了250um左右
个性能就是耐盐雾性能，一般耐盐雾性能短则需要72小 的湿膜，干膜厚度在60~75um左右，养护七天后根据

4 慧聪化工网
