Page 145 - 2018涂料产业研究报告

2018涂料产业研究报告 总第15期

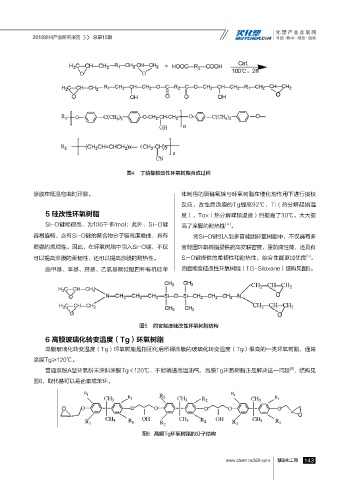

图4 丁腈橡胶改性环氧树脂合成过程

涂膜在低温弯曲时开裂。 体制得的聚硅氧烷与环氧树脂在催化剂作用下进行接枝
反应，改性后涂膜的Tg提高92℃，Ti（热分解起始温
5 硅改性环氧树脂 度）、Tox（热分解峰顶温度）约提高了30℃，大大提

Si-O键能很高，为106千卡/mol；此外，Si-O键 高了涂膜的耐热性 [.4.] 。
容易旋转，含有Si-O键的聚合物分子链高度卷曲，具有 将Si-O键引入到多官能团环氧树脂中，不仅具有多
很强的柔顺性。因此，在环氧树脂中引入Si-O键，不仅 官能团环氧树脂提供的高交联密度、重防腐性能，还具有

[5]
可以提高涂膜的柔韧性，还可以提高涂膜的耐热性。 Si-O键提供的柔韧性和耐热性，综合性能更加优良 。
由甲基、苯基、羟基、乙氧基聚硅醚四种有机硅单 四官能度硅改性环氧树脂（TG-Siloxane）结构见图5。

图5 四官能度硅改性环氧树脂结构

6 高膜玻璃化转变温度（Tg）环氧树脂
高膜玻璃化转变温度（Tg）环氧树脂是指固化后所得涂膜的玻璃化转变温度（Tg）很高的一类环氧树脂，通常
涂膜Tg≥120℃。
[6]
普通双酚A型环氧粉末涂料涂膜Tg＜120℃，不能输送高温油气，高膜Tg环氧树脂正是解决这一问题 ，结构见
图6，取代基可以是卤素或苯环。

图6 高膜Tg环氧树脂的分子结构

慧聪化工网 43
