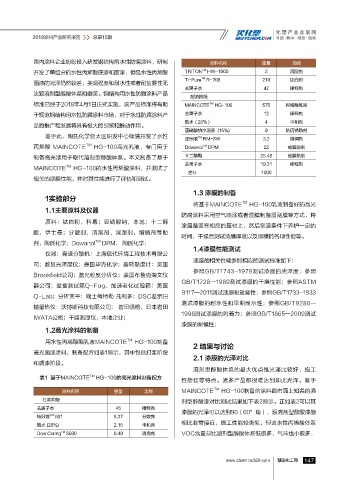

Page 149 - 2018涂料产业研究报告

2018涂料产业研究报告 总第15期

国内涂料企业纷纷投入研发钢结构用水性防腐涂料，研制 原料名称 重量 功能
TM
开发了单组分的水性丙烯酸底漆和面漆，但是水性丙烯酸 TRITON HW-1000 2 润湿剂
TM
Ti-Pure R-706 210 钛白粉
面漆的光泽仍然较差，美观程度和耐水性或者耐盐雾性无
去离子水 42 稀释剂
法跟溶剂型醇酸体系相媲美。钢结构用水性防腐涂料产品
配漆阶段
标准已经于2018年4月1日正式实施，该产品标准将有助 MAINCOTE HG-100 575 丙烯酸乳液
TM
于规范钢结构用水性防腐涂料市场，对于水性防腐涂料产 去离子水 12 稀释剂
氨水（28%） 4 中和剂
品的推广和发展将具有极大的引领和推动作用。
亚硝酸钠水溶液 (15%) 9 防闪锈助剂
鉴于此，陶氏化学亚太区研发中心倾情开发了水性
TM
亚乐顺 RM-8W 3.2 增稠剂
丙烯酸.MAINCOTE TM .HG-100高光乳液，专门用于 Dowanol DPM 22 成膜助剂
TM
制备高光漆用于取代溶剂型醇酸体系。本文制备了基于 十二醇酯 25.48 成膜助剂
去离子水 19.31 稀释剂
TM
MAINCOTE .HG-100的水性丙烯酸涂料，并测试了
合计 1000
相关的漆膜性能，并对其性能进行了评估和测试。
1.3 漆膜的制备
1实验部分
TM
将基于MAINCOTE .HG-100乳液制备好的高光
1.1主要原料及仪器
防腐涂料采用空气喷涂或者湿膜制备器刮膜等方式，将
原料：钛白粉，科慕；亚硝酸钠，本地；十二醇
涂层覆盖在相应的基材上，然后室温条件下养护一定的
酯，伊士曼；分散剂，消泡剂，润湿剂，增稠剂等助
时间，干燥后测试漆膜厚度以及漆膜的各项性能等。
TM
剂，陶氏化学；Dowanol .DPM，.陶氏化学；
1.4漆膜性能测试
仪器：高速分散机：上海现代环境工程技术有限公
漆膜的相关性能参照相应的测试标准如下：
司；数显光泽度仪；德国毕克化学；旋转黏度计：美国
参照GB/T1743-1979测试漆膜的光泽度；参照
Brookfield公司；激光粒度分析仪：美国布鲁克海文仪
GB/T1728—1989测试漆膜的干燥性能；参照ASTM.
器公司；盐雾测试箱Q-Fog、加速老化试验箱：美国
B117—2011测试漆膜耐盐雾性；参照GB/T1733-1933
Q-Lab；分析天平：瑞士梅特勒.托利多；DSC差示扫
测试漆膜的耐水性和早期耐水性；参照GB/T9286—
描量热仪：沃特斯科技有限公司；.岩田喷枪，日本岩田
1998测试漆膜的附着力；参照GB/T1865—2009测试
IWATA公司；干膜测厚仪，本地企业；
漆膜的耐候性；
1.2高光涂料的制备
TM
用水性丙烯酸酯乳液MAINCOTE .HG-100制备
2 结果与讨论
高光面漆涂料，制备配方如表1所示，其中包括打浆阶段
2.1 漆膜的光泽对比
和调漆阶段。
溶剂型醇酸体系的最大优点是光泽比较好，施工
TM
表1 基于MAINCOTE HG-100的高光涂料制备配方
性能佳等特点。诸多产品都很难达到如此光泽。基于
TM
原料名称 重量 功能 MAINCOTE .HG-100制备的涂料跟市面上知名的溶
打浆阶段 剂型醇酸漆对比测试结果如下表2所示。正如表2可以其
去离子水 45 稀释剂
漆膜的光泽可以达到96（60°角），跟溶剂型醇酸漆膜
TM
特好散 681 8.37 分散剂
相比非常接近，施工性能较类似，但该水性丙烯酸体系
氨水 (28%) 2.15 中和剂
TM
Dow Coring 8590 0.49 消泡剂 VOC含量却比溶剂型醇酸体系低很多，气味也小很多，

慧聪化工网 47
