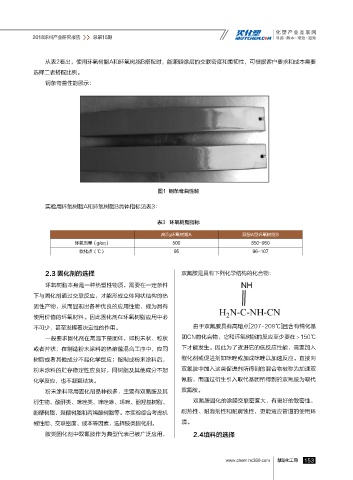

Page 155 - 2018涂料产业研究报告

2018涂料产业研究报告 总第15期

从表2看出，使用环氧树脂A和环氧树脂B搭配时，能兼顾涂层的交联密度和柔韧性，可根据客户要求和成本需要

选择二者搭配比例。
钢条弯曲性能展示：

图1 钢条弯曲性能

实验用环氧树脂A和环氧树脂B具体指标见表3：

表3 环氧树脂指标

高Tg环氧树脂A 双酚A型环氧树脂B
环氧当量（g/eq） 500 850-950
软化点（℃） 95 96-107

2.3 固化剂的选择 双氰胺是具有下列化学结构的化合物：
环氧树脂本身是一种热塑性物质，需要在一定条件

下与固化剂通过交联反应，才能形成立体网状结构的热
固性产物，从而显现出各种优良的应用性能，成为具有
使用价值的环氧材料。因此固化剂在环氧树脂应用中必
不可少，甚至发挥着决定性的作用。 由于双氰胺具有高熔点[207-209℃]且含有钝化基
一般要求固化剂在常温下是固体，即粉未状、粒状 团CN的化合物，它和环氧树脂的反应至少要在﹥150℃

或者片状；在制造粉末涂料的热熔融混合工序中，应同 下才能发生。因此为了改进它的低反应性能，需要加入
树脂或者其他成分不起化学反应；配制成粉末涂料后， 催化剂或促进剂如咪唑或加成咪唑以加速反应。直接向
粉末涂料的贮存稳定性应良好，同树脂及其他成分不起 双氰胺中加入这类促进剂所得到的混合物被称为加速双

化学反应，也不凝聚结块。 氰胺，而通过衍生引入取代基团所得到的双氰胺为取代
粉末涂料常用固化剂品种很多，主要有双氰胺及其 双氰胺。
衍生物、酸酐类、咪唑类、咪唑啉、环咪、酚羟基树脂、 双氰胺固化的涂膜交联密度大，有更好的致密性、
酚醛树脂、聚酯树脂和丙烯酸树脂等。本实验综合考虑机 耐热性、耐溶剂性和耐腐蚀性，更能适应管道的使用环
械性能、交联密度、成本等因素，选择胺类固化剂。 境。

胺类固化剂中双氰胺作为典型代表已被广泛应用， 2.4填料的选择

慧聪化工网 53
