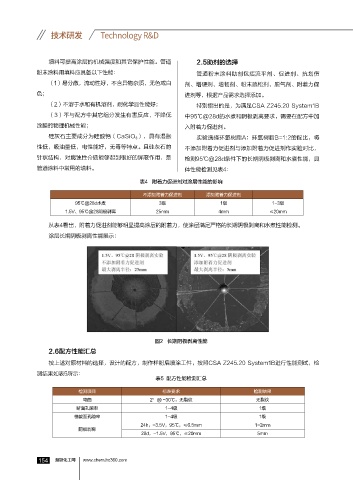

Page 156 - 2018涂料产业研究报告

技术研发 Technology R&D

填料可提高涂层的机械强度和其它保护性能。管道 2.5助剂的选择

粉末涂料用填料应具备以下性能： 管道粉末涂料助剂包括流平剂、促进剂、抗划伤
（1）易分散，流动性好，不含异物杂质，无色或白 剂、增硬剂、增韧剂、粉末疏松剂、脱气剂、附着力促
色； 进剂等，根据产品需求选择添加。
（2）不溶于水和有机溶剂，耐化学品性能好； 特别指出的是，为满足CSA.Z245.20.System1B

（3）不与配方中其它组分发生有害反应，不降低 中95℃@28d的水煮和阴极剥离要求，需要在配方中加
涂膜的物理机械性能； 入附着力促进剂。
硅灰石主要成分为硅酸钙（CaSiO 3 ），具有湿胀 实验选择环氧树脂A：环氧树脂B=1:2的配比，将
性低，吸油量低，电性能好，无毒等特点。且硅灰石的 不添加附着力促进剂与添加附着力促进剂作实验对比，
针状结构，对腐蚀性介质能够起到很好的屏蔽作用，是 检测95℃@28d条件下的长期阴极剥离和水煮性能，具

管道涂料中常用的填料。 体性能检测见表4：

表4 附着力促进剂对涂层性能的影响
不添加附着力促进剂 添加附着力促进剂
95℃@28d水煮 3级 1级 1-3级
1.5V、95℃@28阴极剥离 25mm 4mm ≤20mm

从表4看出，附着力促进剂能够明显提高涂层的附着力，使涂层满足严格的长期阴极剥离和水煮性能检测。
涂层长期阴极剥离性能展示：

图2 长期阴极剥离性能
2.6配方性能汇总

按上述对原材料的选择，设计的配方，制作样粉后喷涂工件，按照CSA.Z245.20.System1B进行性能测试，检
测结果如表5所示：
表5 配方性能检测汇总

检测项目 标准要求 检测结果
弯曲 2°@ -30℃，无裂纹 无裂纹
断面孔隙率 1-4级 1级
横截面孔隙率 1-4级 1级
24h，-3.5V，95℃，≤6.5mm 1-2mm
阴极剥离
28d，-1.5V，95℃，≤20mm 5mm

54 慧聪化工网
