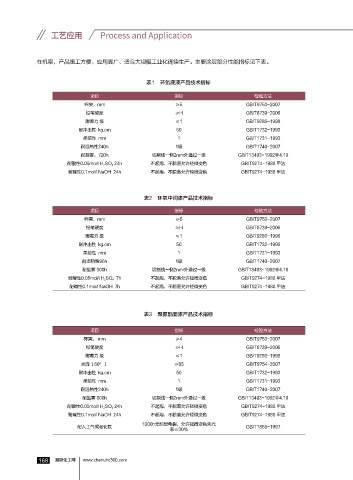

Page 170 - 2018涂料产业研究报告

工艺应用 Process and Application

在机率，产品施工方便、应用面广、适合大规模工业化连续生产。主要涂层部分性能指标见下表。

表1 环氧底漆产品技术指标

项目 指标 检验方法
杯突，mm ≥5 GB/T9753-2007
铅笔硬度 ≥H GB/T6739-2006
附着力 级 ≤1 GB/T9286-1998
耐冲击性 kg.cm 50 GB/T1732-1993
柔韧性 mm 1 GB/T1731-1993
耐湿热性240h 1级 GB/T1740-2007
耐盐雾，720h 切割线一侧2mm外通过一级 GB/T13493-1992中4.19
耐酸性0.05mol/l H 2 SO 4 24h 不起泡，不脱落允许轻微变色 GB/T9274-1988 甲法
耐碱性0.1mol/l NaOH 24h 不起泡，不脱落允许轻微变色 GB/T9274-1988 甲法

表2 环氧中间漆产品技术指标

项目 指标 检验方法
杯突，mm ≥5 GB/T9753-2007
铅笔硬度 ≥H GB/T6739-2006
附着力 级 ≤1 GB/T9286-1998
耐冲击性 kg.cm 50 GB/T1732-1993
柔韧性 mm 1 GB/T1731-1993
耐湿热性96h 1级 GB/T1740-2007
耐盐雾 300h 切割线一侧2mm外通过一级 GB/T13493-1992中4.19
耐酸性0.05mol/l H 2 SO 4 7h 不起泡，不脱落允许轻微变色 GB/T9274-1988 甲法
耐碱性0.1mol/l NaOH 7h 不起泡，不脱落允许轻微变色 GB/T9274-1988 甲法

表3 聚氨酯面漆产品技术指标

项目 指标 检验方法
杯突， mm ≥4 GB/T9753-2007
铅笔硬度 ≥H GB/T6739-2006
附着力 级 ≤1 GB/T9286-1998
光泽（60°） ≥85 GB/T9754-2007
耐冲击性 kg.cm 50 GB/T1732-1993
柔韧性 mm 1 GB/T1731-1993
耐湿热性240h 1级 GB/T1740-2007
耐盐雾 800h 切割线一侧2mm外通过一级 GB/T13493-1992中4.19
耐酸性0.05mol/l H 2 SO 4 24h 不起泡，不脱落允许轻微变色 GB/T9274-1988 甲法
耐碱性0.1mol/l NaOH 24h 不起泡，不脱落允许轻微变色 GB/T9274-1988 甲法
1000h无明显龟裂，允许轻微变色失光
耐人工气候老化性 GB/T1865-1997
率≤30％

6 慧聪化工网
