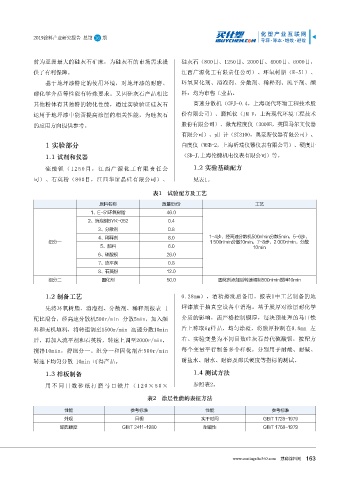

Page 165 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

前为亚洲最大的硅灰石矿床，为硅灰石的市场需求提 硅灰石（800目、1250目、2000目、4000目、6000目，

供了有利保障。 江西广源化工有限责任公司）、环氧树脂（E-51）、
基于地坪漆特定的使用环境，对地坪漆的耐磨、 环氧固化剂、消泡剂、分散剂、稀释剂、流平剂、颜
耐化学介质等性能有特殊要求。又因硅灰石产品相比 料：均为市售工业品。
其他粉体有其独特的物化性能，通过实验验证硅灰石 高速分散机（GFJ-0.4，上海现代环境工程技术股

运用于地坪漆中能否提高涂层的相关性能，为硅灰石 份有限公司）、磨耗仪（JM-V，上海现代环境工程技术
的应用方向提供参考。 股份有限公司）、激光粒度仪（3000E，英国马尔文仪器
有限公司）、pH 计（ST3100，奥豪斯仪器有限公司）、
1 实验部分 白度仪（WSB-2，上海昕瑞仪器仪表有限公司）、硬度计
1.1 试剂和仪器 （SD-J,上海伦捷机电仪表有限公司）等。

硫酸钡（1250目，江西广源化工有限责任公 1.2 实验基础配方
司）、石英粉（800目，江西华谊晶硅有限公司）、 见表1。

表1 试验配方及工艺
原料名称 质量份/份 工艺
1、E-51环氧树脂 46.0
2、消泡剂BYK-052 0.4
3、分散剂 0.8
4、稀释剂 8.0 1-4步，经高速分散机500r/min分散5min，5-6步，
组分一 1.500r/min分散10min，7-8步，2.000r/min，分散
5、颜料 6.0 10min
6、硫酸钡 26.0
7、流平剂 0.8
8、石英粉 12.0
组分二 固化剂 50.0 固化剂添加后转速调制500r/min搅拌10min

1.2 制备工艺 0.28mm），酒精擦洗后备用。按表1中工艺制备的地
先将环氧树脂、消泡剂、分散剂、稀释剂按表 1 坪漆放于抽真空设备中消泡。基于膜厚对涂层耐化学
配比混合，经高速分散机500r/min 分散5min，加入颜 介质的影响，需严格控制膜厚，每块预处理的马口铁

料和无机填料，将转速调至1500r/min 高速分散10min 片上称取6g样品，均匀涂覆，将膜厚控制在0.8mm 左
后，再加入流平剂和石英粉，转速上调至2000r/min， 右。实验变量为不同目数硅灰石替代硫酸钡，按配方
搅拌10min，得组分一。组分一和固化剂在500r/min 每个变量平行制备多个样板，分别用于耐酸、耐碱、

转速下均匀分散 10min 可得产品。 耐盐水、耐水、耐磨及邵氏硬度等指标的测试。
1.3 样板制备 1.4 测试方法
用 不 同 目 数 砂 纸 打 磨 马 口 铁 片 （ 1 2 0 × 5 0 × 参照表2。

表2 涂层性能的表征方法

性能 参考标准 性能 参考标准
外观 目视 实干时间 GB/T.1728-1979
邵氏硬度 GB/T.2411-1980 耐磨性 GB/T.1768-1979

www.coatings.hc360.com 慧聪涂料网
