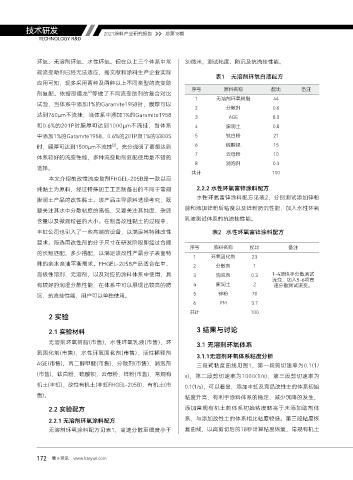

Page 174 - 2021涂料产业研究报告

技术研发 2021涂料产业研究报告 总第18期

TECHNOLOGY R&D

环氧、无溶剂环氧、水性环氧。但在以上三个体系中常 30微米，测试粘度、防沉及抗流挂性能。
规流变助剂已经无法适应，据文献和涂料生产企业实际
表1 无溶剂环氧白漆配方
应用可知，现多采用两种及两种以上不同类型的流变助
序号 原料名称 配比 备注
[2]
剂复配。依据邵德龙 等做了不同流变助剂的复合对比
1 无溶剂环氧树脂 44
试验，当体系中添加1%的Garamite1958时，膜厚可以
2 分散剂 0.6
达到760µm不流挂，当体系中添加1%的Garamite1958 3 AGE 8.3
和0.6%的201P时膜厚可达到1000µm不流挂，当体系 4 膨润土 0.8
中添加1%的Garamite1958、0.6%的201P及1%的3300S 5 钛白粉 21
[2]
时，膜厚可达到1500µm不流挂 。充分说明了要想达到 6 硫酸钡 15
7 云母粉 10
体系较好的流变性能，多种流变助剂复配使用是不错的
8 消泡剂 0.3
选择。
共计 100
本文介绍的改性流变助剂FHGEL-205B是一款以高
纯黏土为原料，经过特殊加工工艺制备出的不同于常规 2.2.2 水性环氧富锌涂料配方
膨润土产品的改性黏土。该产品主导原料选择考究，既 水性环氧富锌涂料配方见表2，分别测试添加锌粉

要关注其水中分散粘度的高低，又要关注其纯度、杂质 前和添加锌粉后粘度以及锌粉防沉性能，加入水性环氧
含量以及微观粒径的大小。在制备改性黏土的过程中， 乳液测试体系的抗流挂性能。
丰虹公司也引入了一些高端的设备，以满足其特殊改性 表2 水性环氧富锌涂料配方
要求。所选用改性剂的分子尺寸在研发阶段即经过合理
序号 原料名称 配比 备注
的长短匹配，多少搭配，以满足该改性产品分子表面特
1 环氧固化剂 23
殊的亲水亲油平衡需求。FHGEL-205B产品适合在中、 2 分散剂 1
高极性溶剂、无溶剂，以及对应的涂料体系中使用，具 3 消泡剂 0.3 1-4项快手分散测试
流变，加入5-6项高
有较好的润湿分散性能，在体系中可以展现出较高的防 4 膨润土 2 速分散测试流变。

沉、抗流挂性能，用户可以单独使用。 5 锌粉 70
6 PM 3.7
共计 100
2 实验

2.1 实验材料 3 结果与讨论
无溶剂环氧树脂(市售)，水性环氧乳液(市售)，环 3.1 无溶剂环氧体系

氧固化剂(市售)，水性环氧固化剂(市售)，活性稀释剂
3.1.1无溶剂环氧体系粘度分析
AGE(市售)，丙二醇甲醚(市售)，分散剂(市售)，消泡剂 三段式粘度曲线见图1，第一段剪切速率为0.1(1/
(市售)，钛白粉，硫酸钡，云母粉，锌粉(市售)，常规有 s)，第二段剪切速率为1000(1/s)，第三段剪切速率为
机土(丰虹)，改性有机土(丰虹FHGEL-205B)，有机土(市 0.1(1/s)，可以看出，添加丰虹及竞品改性土的体系初始
售)。 粘度升高，有利于涂料体系的稳定，减少沉降的发生，

2.2 实验配方 添加常规有机土的体系初始粘度略高于未添加助剂体

2.2.1 无溶剂环氧涂料配方 系，与添加改性土的体系相比粘度较低。第三段粘度恢
无溶剂环氧涂料配方见表1，高速分散至细度小于 复曲线，以高剪切后的18秒计算粘度恢复，常规有机土

172 慧正资讯 www.hzeyun.com
