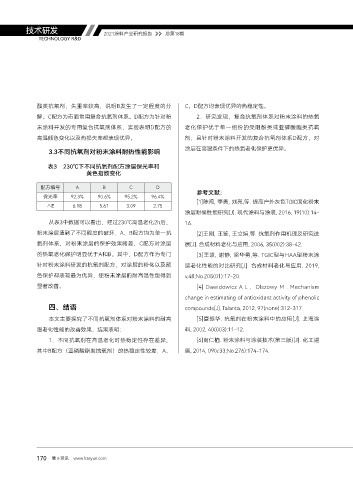

Page 172 - 2021涂料产业研究报告

技术研发 2021涂料产业研究报告 总第18期

TECHNOLOGY R&D

酯类抗氧剂，失重率较高，说明B发生了一定程度的分 C、D配方均表现优异的热稳定性。
解。C配方为市面常用复合抗氧剂体系。D配方为针对粉 2、研究发现，复合抗氧剂体系对粉末涂料的热氧
末涂料开发的专用复合抗氧剂体系，实验表明D配方的 老化保护优于单一组份的受阻酚类或亚磷酸酯类抗氧
高温颜色变化以及热损失率都表现优异。 剂，且针对粉末涂料开发的复合抗氧剂体系D配方，对

3.3不同抗氧剂对粉末涂料耐热性能影响 涂层在高温条件下的热氧老化保护更优异。

表3 230℃下不同抗氧剂配方涂层保光率和
黄色指数变化

配方编号 A B C D
参考文献：
保光率 92.3% 90.6% 95.2% 96.4%
[1]陈闯, 李勇, 刘亮,等. 提高户外灰色TGIC固化粉末
△E 6.18 5.61 3.09 2.75
涂层耐候性能研究[J]. 现代涂料与涂装, 2016, 19(10):14-
从表3中数据可以看出，经过230℃高温老化2h后， 16.
粉末涂层遭到了不同程度的破坏，A、B配方均为单一抗 [2]王刚, 王鉴, 王立娟,等. 抗氧剂作用机理及研究进
氧剂体系，对粉末涂层的保护效果略差，C配方对涂层 展[J]. 合成材料老化与应用, 2006, 35(002):38-42.

的热氧老化保护明显优于A和B。其中，D配方作为专门 [3]王泼, 谢静, 梁华勇,等. TGIC型与HAA型粉末涂
针对粉末涂料研发的抗氧剂配方，对涂层的粉化以及颜 层老化性能的对比研究[J]. 合成材料老化与应用, 2019,
色保护都表现最为优异，使粉末涂层的耐高温性能得到 v.48;No.205(01):17-20.
显著改善。 [4] Dawidowicz A L , Olszowy M . Mechanism

change in estimating of antioxidant activity of phenolic
四、结语 compounds[J]. Talanta, 2012, 97(none):312-317.
本文主要探究了不同抗氧剂体系对粉末涂料的耐高 [5]夏振华. 抗氧剂在粉末涂料中的应用[J]. 上海涂
温老化性能的改善效果，结果表明： 料, 2002, 40(003):11-12.

1、不同抗氧剂在高温老化时热稳定性存在差异， [6]南仁植. 粉末涂料与涂装技术(第三版)[J]. 化工进
其中B配方（亚磷酸酯类抗氧剂）的热稳定性较差，A、 展, 2014, 09(v.33;No.276):174-174.

170 慧正资讯 www.hzeyun.com
