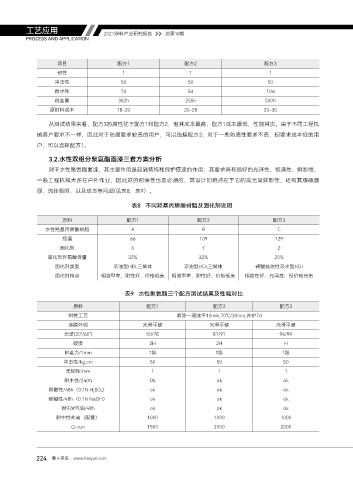

Page 226 - 2021涂料产业研究报告

工艺应用 2021涂料产业研究报告 总第18期

PROCESS AND APPLICATION

项目 配方1 配方2 配方3
韧性 1 1 1
冲击性 50 50 50
耐水性 7d 5d 10d
耐盐雾 352h 255h 500h
原材料成本 18-20 20-25 20-30

从测试结果来看，配方3防腐性优于配方1和配方2，但其成本最高，配方1成本最低，性能其次。由于不同工程机

械客户要求不一样，因此对于防腐要求较高的用户，可以选择配方3；对于一些防腐性要求不高，但要求成本低的用
户，可以选择配方1。

3.2.水性双组分聚氨酯面漆三套方案分析
对于水性聚氨酯面漆，其主要作用是起到装饰和保护底漆的作用，其要求具有很好的光泽性、饱满性、鲜影性，
一般工程机械大多在户外作业，因此好的耐候性也是必须的，其设计的难点在于它的高光高鲜影性，还有其爆破膜
厚，流挂极限，以及成本等问题(见表8，表9）。

表8 不同羟基丙烯酸树脂及固化剂说明

原料 配方1 配方2 配方3
水性羟基丙烯酸树脂 A B C
羟值 66 109 129
固化剂 X Y Z
固化剂异氰酸含量 32% 32% 20%
固化剂类型 亲油型HDI,三聚体 亲油型HDI,三聚体 磺酸盐改性亲水型HDI
固化剂特点 相溶型差，耐性好，价格低廉 相溶型差，耐性好，价格低廉 相容性好，光泽高，但价格昂贵

表9 水性聚氨酯三个配方测试结果及性能对比

原料 配方1 配方2 配方3
烘烤工艺 喷涂一道流平10min,70℃/30min,养护7d
涂膜外观 光滑平整 光滑平整 光滑平整
光泽(20°/60°) 50/78 81/91 96/99
硬度 2H 2H H
附着力/1mm 1级 1级 1级
冲击性/kg.cm 50 50 50
柔韧性/mm 1 1 1
耐水性/240h Ok ok ok
耐酸性/48h（0.1N H 2 SO 4 ） ok ok ok
耐碱性/48h（0.1N NaOH） ok ok ok
耐92#汽油/48h ok ok ok
耐中性盐雾（配套） 1000 1000 1000
Q-sun 1500 2000 2000

224 慧正资讯 www.hzeyun.com
