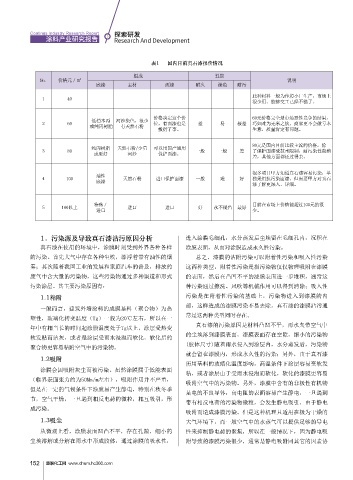

Page 154 - 2016涂料产业研究报告

Coatings Industry Research Report
探索研发
涂料产业研究报告 Research And Development

表1 国内目前真石漆报价情况

组成 性能
No. 价格元／㎡ 说明
底漆 主材 面漆 耐久 褪色 耐污
此种材料一般为作坊小厂生产，市场上
１ 40 ——— ——— ——— ——— —— ——
很少用。能够交工已经不错了。
价格决定这个价 60元价格完全是市场恶性竞争的结果，
低档本丙 河沙染色，很少
２ 60 位，有面漆也是 差 易 极差 巧妇难为无米之炊，商家更不会做亏本
或纯丙树脂 有天然石粉
敷衍了事。 生意，质量肯定有问题。
80元是国内目前比较主流的价格，除
纯丙树脂 天然石粉/少量 可以用国产通用
３ 80 一般 一般 差 了保护面漆受技术限制，耐污染性能稍
或更好 河沙 保护面漆。
差，其他方面都还过得去。
很多项目甲方知道真石漆容易污染，单
油性
４ 100 天然石粉 进口保护面漆 一般 难 好 独采用抗污染面漆，但需要甲方对真石
底漆
漆了解更深入、详细。
特殊／ 目前在市场上价格能超过100元的很
５ 100以上 进口 进口 好 永不褪色 最好
进口 少。

1．污染源及导致真石漆沾污原因分析 进入涂膜毛细孔，水分蒸发后尘埃留在毛细孔内，沉积在
真石漆在使用的环境中，涂膜时刻受到外界各种各样 涂膜表面，从而对涂膜造成永久性污染。

的污染。首先大气中存在各种尘埃，漂浮着带有油性的烟 总之，漆膜的沾附污染可以附着性污染和吸入性污染
雾；其次随着我国工业的发展和家庭汽车的普及，排放的 这两种类型。附着性污染是指污染物仅仅物理吸附在漆膜
废气中含大量的污染物，这些污染物通过多种渠道和形式 的表面，然后在凸凹不平的漆膜表面进一步堆积，通常这
污染涂层。其主要污染原因有： 种污染通过擦洗、风吹等机械作用可以得到清除；吸入性
1.1粘附 污染是在附着性污染的基础上，污染物进入到漆膜的内
部，这样造成的漆膜污染不易去除。真石漆的漆膜沾污通
一般而言，建筑外墙涂料的成膜基料（聚合物）为热
常是这两种类型同时存在。
塑性，玻璃化转变温度（Tg）一般为20℃左右，所以在一
真石漆的污染原因是材料凸凹不平，雨水夹带空气中
年中有相当长的时间起涂膜温度处于Tg以上，涂层受热变
的尘埃落到漆膜表面，漆膜表面存在空隙，细小的污染物
软发粘而沾灰，或者是涂层受雨水浸泡而软化，软化后的
(胶体尺寸)随着雨水侵入到涂层内，水分蒸发后，污染物
聚合物更容易粘附空气中的污染物。
就会留在漆膜内，形成永久性的污染；另外，由于真石漆
1.2吸附
所用基料的玻璃化温度影响，高温条件下涂层容易变软发
涂膜会因吸附灰尘而被污染。虽然涂膜属于低能表面
粘，或者涂层由于受雨水浸泡而软化，软化的漆膜更容易
（临界表面张力约为50Mn/m左右），吸附作用并不严重，
吸附空气中的污染物。另外，漆膜中含有的非极性有机物
但是在一定的气候条件下涂膜易产生静电，特别在秋冬季
是电的不良导体，高电阻的表面容易产生静电，一旦遇到
节，空气干燥，一旦遇到相反电荷的微粒，相互吸引，形
带有相反电荷的污染物微粒，会发生静电吸引，由于静电
成污染。
吸附而造成漆膜污染。但是这种机理只适用在极为干燥的
1.3吸尘 大气环境下，而一般空气中的水蒸气可以提供足够的导电
从微观上看，涂膜表面凹凸不平，存在孔隙，细小的 性来抑制静电荷的聚集，所以在一般情况下，因为静电吸
尘埃溶解或分解在雨水中形成胶体，通过涂膜的吸水性， 附导致的漆膜污染很少，通常是静电吸附同其它的因素协

慧聪化工网
