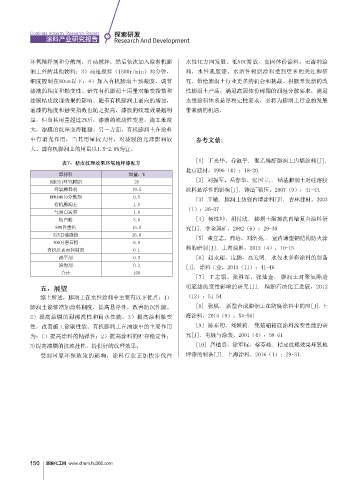

Page 152 - 2016涂料产业研究报告
P. 152
Coatings Industry Research Report
探索研发
涂料产业研究报告 Research And Development
环氧稀释剂和分散剂，开动搅拌，然后依次加入除有机膨 水性化方向发展。低VOC排放、高固体份涂料，无溶剂涂
润土外的其他物料；3）高速搅拌（1500r/min）30分钟， 料，水性乳胶漆，水溶性树脂涂料受到更多的关注和研
细度控制在80um以下；4）加入有机膨润土预凝胶，调节 究，带给膨润土行业更多的机会和挑战。积极开发新的改
漆液的粘度和触变性。研究有机膨润土用量对触变指数和 性膨润土产品，满足高固体份树脂的润湿分散要求，满足
漆膜桔皮纹理效果的影响。随着有机膨润土涌向的增加， 水性涂料体系悬浮稳定性要求，必将为膨润土行业的发展
油漆的粘度和触变指数也随之提高，漆膜的纹理效果越明 带来新的机遇。
显，但当其用量超过2%后，漆液的流动性变差，施工难度
大，漆膜的纹理变得粗糙。另一方面，有机膨润土在涂料
中有消光作用，当其用量较大时，对漆膜的光泽影响较 参考文献：
大。固有机膨润土的用量以1.5-2.0%为宜。
表7、桔皮纹理效果环氧地坪漆配方 [1] 王光华、乔淑平. 聚乙烯醇膨润土内墙涂料[J].
北京建材，1996（4）：18-20.
原材料 加量，%
DER331环氧树脂 25 [2] 刘振军、岳春华、张国宝,. 钠基膨润土对硅溶胶
环氧稀释剂 19.5 涂料悬浮性的影响[J]. 铸造~锻压，2007（9）：41-43.
EFKA4010分散剂 0.5
[3] 王敏. 膨润土仿瓷内墙涂料[J]. 吉林建材，2003
有机膨润土 1.5
（1）：36-37
气相白炭黑 1.0
钛白粉 3.0 [4] 杨性坤，胡付欣. 膨润土耐擦洗内墙复合涂料研
800目重钙 16.0 究[J]. 非金属矿，2002（6）：29-30
325目硅微粉 26.8
[5] 董立志，商培，刘洪亮,. 室内薄型钢结构防火涂
400目滑石粉 6.0
料的研制[J]. 上海涂料，2012（4）：10-15
有机硅表面控制剂 0.1
流平剂 0.3 [6] 赵永超，皮鹏，高太明. 水包水多彩涂料的制备
消泡剂 0.3 [J]. 涂料工业，2013（11）：41-46
合计 100
[7] 王志银、张胜军，张灿金. 膨润土对聚氨酯透
五、展望 明底漆流变性影响的研究[J]. 精细石油化工进展，2012
综上所述，膨润土在水性涂料中主要有以下优点：1） （12）：51-54
膨润土能够增加涂料稠度，提高悬浮性，改善防沉性能。 [8] 张帆. 新型合成膨润土在防腐涂料中的应[J].上
2）提高涂膜的耐擦洗性和耐水性能。3）提高涂料触变 海涂料，2014（9）：54-56l
性，改善施工涂刷性能。有机膨润土在油漆中的主要作用 [9] 陈东初，刘娅莉. 集装箱箱底涂料流变性能的研
为：1）提高涂料的粘弹性；2）提高涂料的贮存稳定性； 究[J]. 电镀与涂装，2001（4）：58-61
3)提高漆膜的抗流挂性，提供好的纹理效果； [10] 唐植贤，徐军标，蔡芬峰. 桔皮纹理效果环氧地
受到国家环保政策的影响，涂料行业正加快步伐往 坪漆的制备[J]. 上海涂料，2016（1）：29-31.
0 慧聪化工网
