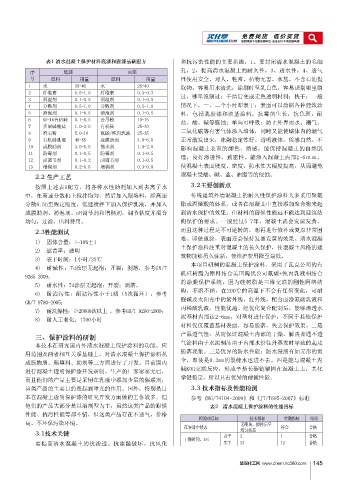

Page 147 - 2016涂料产业研究报告

表1 清水混凝土保护材料底漆和面漆基础配方 和抗污染性能的主要措施，1、要封闭清水混凝土的毛细

序 底漆 面漆 孔，2、提高清水混凝土的耐久性，3、透水性，4、透气
号 原料 用量 原料 用量 性使用安全、对人、牲畜、植物无害、水基、不含石油提
1 水 35-45 水 25-40 取物，容易用水清洗；涂刷时呈乳白色，容易识别哪里刷
2 纤维素 0.5-1.0 纤维素 0.3-0.7
3 润湿剂 0.1-0.5 润湿剂 0.1-0.5 过，哪里没刷过；干结后变成无色透明材料；快干：一般
4 分散剂 0.5-1.0 分散剂 0.5-1.0 情况下，一、二个小时即表干；表面可以涂刷各种建筑涂
5 消泡剂 0.1-0.5 消泡剂 0.1-0.5 料，包括乳胶漆和油基涂料；抗霉菌生长，抗色斑，耐
6 BS-16有机硅 0.1-0.5 云母粉 10-15 盐、酸、碱等腐蚀；单向可呼吸：防止外界雨水、潮气、
7 多聚磷酸盐 1.0-3.0 有机硅 25-30
8 滑石粉 5.0-10 氟碳/纯丙乳液 25-35 二氧化碳等有害气体渗入墙体，同时又能使墙体内的潮气
9 有机硅乳液 45-55 成膜助剂 4.0-6.0 正常散发出来；冻融稳定性好。透明液体，质感自然。不
10 成膜助剂 3.0-5.0 憎水剂 1.0-2.0 影响混凝土表面的颜色、质感，能保持混凝土的自然肌
11 防霉剂 0.1-0.5 防霉剂 0.1-0.5
12 pH调节剂 0.1-0.2 pH调节剂 0.1-0.5 理，良好渗透性、致密性。能渗入混凝土内部2-6ｍｍ，
13 增稠剂 0.2-0.5 增稠剂 0.3-0.8 使混凝土表面硬度、密度、防水性大幅度提高，从而避免
2.2 生产工艺 混凝土受酸、碱、盐、油脂等的侵蚀。
3.2主要创新点
按照上述表1配方，将各种水性助剂加入到去离子水
中，在高速分散机上搅拌均匀，然后加入颜填料，经高速 传统建筑外墙混凝土的耐久性保护涂料大多采用聚氨
分散0.5h至规定细度，低速搅拌下加入保护乳液，并加入 酯或丙烯酸的体系，或者在混凝土中直接添加聚合物来起
成膜助剂、消泡剂、pH调节剂和增稠剂，调节粘度并混合 到清水保护的效果。但材料的耐候性能远不能达到建筑结
均匀，过滤，出料待用。 构保护的要求。一般经过5-7年，混凝土就会发黑发黄，
2.3性能测试 而且这种过程是不可逆转的，想再进行修补或复原非常困
难。即使重涂，表面还会保持发黑发黄的效果。清水混凝
1) 固体含量：>=10%±1
土保护涂料注重对混凝土的长久保护，使混凝土风格的建
2) 遮盖率：透明
筑物能够历久弥新，使维护费用降至最低。
3) 表干时间：1小时/25℃
本项目研制的混凝土保护涂料，采用了瓦克公司的有
4) 耐碱性：7d涂层无起泡；开裂；剥落，参考GB/T
机硅树脂为原料结合美国陶氏公司氟碳+纯丙乳液相结合
9265-2009；
的涂膜保护系统，因为硅树脂是三维交联的刚性网络结
5) 耐水性：7d涂层无起泡；开裂；剥落。
构，不溶不熔，在200℃的高温下不会有任何变化，可耐
6) 耐沾污性：耐沾污性小于1级（5次循环），参考
酸碱及太阳光中的紫外线，红外线，配合面漆氟碳乳液和
GB/T 9780-2005；
丙稀酸乳液，性能优越。经优化复合配制后，能够渗透水
7) 耐洗擦性：≥20000次以上 ，参考GB/T 9266-2009；
泥基材内部达2-6mm，对基材进行保护，不同于其他保护
8) 耐人工老化：1700小时
材料仅仅覆盖基材表面，容易脱落，失去保护效果。二是
三、保护涂料的研制 产品透气性：从而保证混凝土内部的干燥，解决普通不透
气涂料由于水泥制品由于内部水份往外蒸发时导致的起皮
本技术在研究国内外清水混凝土保护涂料的功能、应
用范围及两者相互关系基础上，对清水混凝土保护涂料从 脱落现象。三是优异的防水性能：防水浸渍有如无形的雨
伞，即使是0.2mm的裂缝水也进不去。四是能与混凝土内
成膜物质、颜填料、助剂等三方面进行了开发。目前国内
进行混凝土透明保护漆开发研制、生产的厂家寥寥无已， 碱KOH交联反应，形成辛基长碳链锚固在混凝土上，其化
学键稳定，所以具有优异的耐候性能，
而且他们的产品主要是采用在乳液中添加少量的偶联剂，
该类产品的主要目的是起到罩光的作用。国外，特别是日 3.3 技术指标及性能检测
本在混凝土透明保护漆的研究开发方面做的工作较多，但 参考《HG/T4104-2009》和《JT/T695-2007》标准
他们的产品大部分是以溶剂型为主，虽然这类产品的耐候 表2 清水混凝土保护涂料的性能指标
性能、抗污性能等都不错，但这类产品存在不透气、价格
检验项目标 技术指标 实测指标 结论
高、不环保污染环境。 无硬块，搅拌后呈
在容器中状态 符合 合格
3.1技术关键 均匀状态
干燥时间，h≤ 表干 2 1 合格
要提高清水混凝土的抗渗透、抗冻融破坏、抗风化 实干 24 12 合格

慧聪化工网
