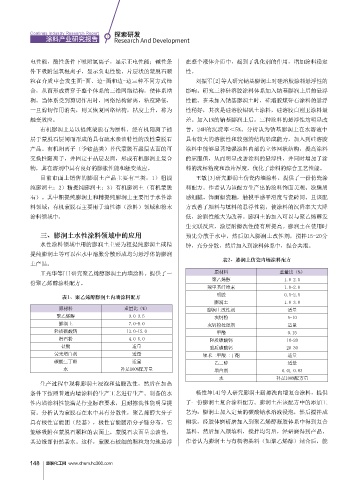

Page 150 - 2016涂料产业研究报告

Coatings Industry Research Report
探索研发
涂料产业研究报告 Research And Development

电性能，酸性条件下吸附氢离子，显示正电性能；碱性条 在整个液体介质中，起到了乳化剂的作用，增加涂料稳定
件下吸附氢氧根离子，显示负电性能。片层状的蒙脱石颗 性。
粒在介质中会发生面-面、边-面和边-边三种不同方式缔 刘振军[2]等人研究钠基膨润土对硅溶胶涂料悬浮性的
合，从而形成贯穿于整个体系的三维网络结构，使体系增 影响。研究三种硅溶胶涂料体系加入钠基膨润土后的悬浮
稠。当体系受到剪切作用时，网络结构解离，粘度降低， 性能。在未加入钠基膨润土时，硅溶胶煤矸石涂料的悬浮
一旦剪切作用消失，则又恢复网络结构，粘度上升，称为 性稍好，其次是硅溶胶铝矾土涂料，硅溶胶白刚玉涂料最

触变效应。 差。加入1%的钠基膨润土后，三种涂料的悬浮性均明显改
有机膨润土是以提纯蒙脱石为原料，经有机阳离子插 善，24H的沉淀率＜5%。分析认为钠基膨润土在水溶液中
层于蒙脱石层间而形成的具有疏水亲油特性的改性蒙脱石 具有较大的溶胀性和较强的结构形成能力，加入到硅溶胶
产品。有机阳离子（季铵盐类）替代蒙脱石晶层表面的可 涂料中能够显著增强涂料内部的立体网状结构，提高涂料
交换性阳离子，并固定于晶层表面，形成有机膨润土复合 的屈服值，从而明显改善涂料的悬浮性，并同时增加了涂
物，其在溶剂中具有良好的膨胀性能和触变效应。 料的流杯粘度和涂片厚度，优化了涂料的综合工艺性能。
目前市面上销售的膨润土产品主要有三类：1）粗提 王敏[3]研究膨润土仿瓷内墙涂料。提供了一份仿瓷涂
纯膨润土；2）精提纯膨润土；3）有机膨润土（有机蒙脱 料配方。作者认为该配方生产出的涂料饰面美观、涂膜质
石）。其中粗提纯膨润土和精提纯膨润土主要用于水性涂 感细腻、饰面似瓷釉，触摸手感平滑度与瓷砖同。且该配
料领域；有机蒙脱石主要用于油性漆（涂料）领域和粉末 方改善了颜料与填料的悬浮性能，使涂料的沉降率大大降
涂料领域中。 低，涂刷性能大为改善。膨润土的加入可以与聚乙烯醇发
生交联反应，涂层耐擦洗性能有所提高。膨润土在使用时
三、膨润土水性涂料领域中的应用 预先分散于水中，然后加入膨润土改性剂，搅拌15-20分

水性涂料领域中用的膨润土主要为粗提纯膨润土或精 钟，充分分散，然后加入到涂料体系中，捏合共混。
提纯膨润土等可以在水中溶胀分散形成均匀悬浮体的膨润
表2、膨润土仿瓷内墙涂料配方
土产品。
王光华等[1]研究聚乙烯醇膨润土内墙涂料。提供了一 原材料 重量比（%）
聚乙烯醇 1.0-2.5
份聚乙烯醇涂料配方。
羧甲基纤维素 1.0-2.0
表1、聚乙烯醇膨润土内墙涂料配方 明胶 0.5-2.5
膨润土 1.0-3.0
原材料 重量比（%） 膨润土改性剂 适量
聚乙烯醇 3.0-3.5 灰钙粉 5-10
膨润土 7.0-8.0 灰钙粉处理剂 适量
轻质碳酸钙 13.0-15.0 甲醛 0.15
滑石粉 4.0-5.0 轻质碳酸钙 10-20
盐酸 适量 重质碳酸钙 20-30
荧光增白剂 适量 领苯二甲酸二丁酯 适量
碳酸三丁酯 适量 乙二醇 适量
水 补足100%配方量 增白剂 0.01-0.03
水 补足100%配方量
生产过程中现将膨润土浸泡和盐酸改性，然后在加热
条件下按照普通内墙涂料的生产工艺进行生产。制备的水 杨性坤[4]等人研究膨润土耐擦洗内墙复合涂料，提供
性内墙涂料性能满足行业标准要求，且耐擦洗性能明显提 了一份膨润土复合涂料配方。膨润土在该配方中的添加工
高。分析认为蒙脱石在水中具有分散性，聚乙烯醇大分子 艺为：膨润土加入定量的碳酸钠水溶液浸泡，然后搅拌成
具有极性官能团（羟基），极性官能团沿分子链分布，它 糊状，经胶体磨研磨加入到聚乙烯醇凝胶体系中得到复合
能够吸附在蒙脱石颗粒的表面上，蒙脱石表面呈亲油性， 基料，然后加入颜填料，搅拌均匀后，经研磨得到产品。
其边缘却仍然亲水。这样，蒙脱石较细的颗粒均匀地悬浮 作者认为膨润土与有机物基料（如聚乙烯醇）结合后，能

慧聪化工网
