Page 138 - 2018表面处理年鉴
P. 138
T ECHNOLOGY EXCHANGE
技术交流
料中的微量杂质污染造成的。
使用XPS.Peak软件对测试数据进行分峰处理，得到老化前后粉末涂层C1s的分峰拟合谱图如图7和表3所示。

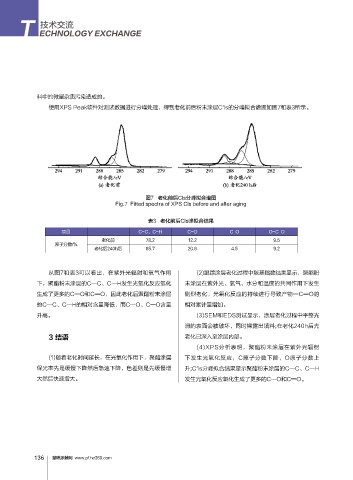

图7 老化前后Cls分峰拟合谱图
Fig.7 Fitted spectra of XPS Cls before and after aging
表3 老化前后Cls峰拟合结果
项目 C-C、C-H C-O C O O-C O
老化前 78.2 12.2 9.5
原子分数/%
老化后240h后 65.7 20.6 4.5 9.2
从图7和表3可以看出，在紫外光辐射和氧气作用 (2)跟踪涂层老化过程中羰基指数结果显示，聚酯粉
下，聚酯粉末涂层的C—C、C—H发生光氧化反应氧化 末涂层在紫外光、氧气、水分和温度的共同作用下发生
生成了更多的C—O和C═O，因此老化后聚酯粉末涂层 剧烈老化，光氧化反应的持续进行导致产物—C═O的
的C—C、C—H的相对含量降低，而C—O、C═O含量 相对累计量增加。
升高。 (3)SEM和EDS测试显示，涂层老化过程中平整光
滑的表面会被破坏，同时裸露出填料;在老化240h后光
3 结语 老化已深入至涂层内部。
(4)XPS分析表明，聚酯粉末涂层在紫外光辐射
(1)随着老化时间延长，在光氧化作用下，聚酯涂层 下发生光氧化反应，C原子分数下降，O原子分数上
保光率先是缓慢下降然后急速下降，色差则是先缓慢增 升;C1s分峰拟合结果显示聚酯粉末涂层的C—C、C—H
大然后快速增大。 发生光氧化反应氧化生成了更多的C—O和C═O。
慧聪涂装网 www.pf.hc360.com
