Page 136 - 2018表面处理年鉴
P. 136
T ECHNOLOGY EXCHANGE
技术交流
从图1可以看出，随着老化时间延长，涂层保光率先 进行表征，光老化过程中C—C、C—H等键被氧化形成
是缓慢下降然后急速下降，色差则是先缓慢增大然后快 C═O，羰基指数反映了光氧化产物C═O的相对含量。
速增大，这是因为在老化前期涂层交联度较高，虽然在 羰基指数可通过红外光谱中羰基峰(1740cm－1)吸收面
光氧化作用下会发生分解断链，但树脂涂层仍然维持了 积与内标峰面积的比值进行计算，其中内标峰为不受光
较高的交联度，涂层只发生了轻微破坏，表面仍相对平 老化作用的吸收峰，在本文中选择使用1507cm－1处的
整，发生的漫反射光线较少，镜面反射光线较多，因此 苯环C═C吸收峰作为内标峰。聚酯粉末涂层不同老化时
表现出涂层保光率缓慢下降，色差缓慢增大;随着老化时 间的红外光谱和羰基指数变化如图2、图3所示。
间延长，涂层老化后期大量树脂链段发生断裂，在水分 图3表明，随着老化时间延长，羰基指数迅速增
冲刷和紫外光共同作用下，涂层严重破坏，粗糙表面使 大，说明聚酯粉末涂层在紫外光、氧气、水分和温度的
得漫反射光线急剧增多，镜面反射光线较少，同时光氧 共同作用下发生剧烈老化，光氧化反应的持续进行导致
化作用生成的杂环物质累积，吸收更多蓝光，反射更多 产物—C═O的相对累计量增加。
黄光，也造成涂层严重黄变，因此老化后期涂层保光率 2.3 老化前后SEM与EDS联用分析
急速下降，色差快速增大。
在涂层老化过程中，涂层表面会产生破坏和色差。
2.2 羰基指数的变化 为研究聚酯粉末涂层在老化前后的形貌变化，对老化前
聚酯粉末涂料的光老化程度可以通过羰基指数(CI) 后的聚酯粉末涂层表面和切面进行SEM与EDS测试，

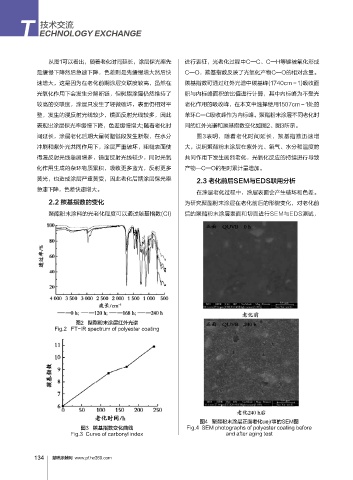

图2 聚酯粉末涂层红外光谱
Fig.2 FT-IR spectrum of polyester coating
图4 聚酯粉末涂层正面老化uejr事的SEM图
图3 羰基指数变化曲线 Fig.4 SEM photographs of polyester coating before
Fig.3 Curve of carbonyl index and after aging test
慧聪涂装网 www.pf.hc360.com
