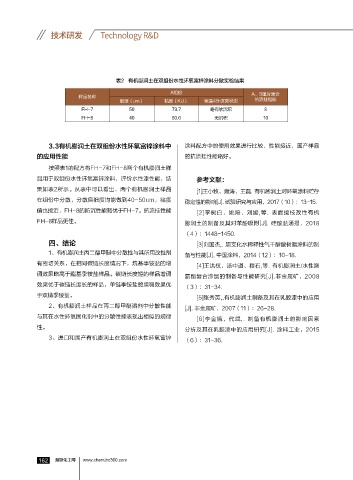

Page 164 - 2018涂料产业研究报告
P. 164
技术研发 Technology R&D
表2 有机膨润土在双组份水性环氧富锌涂料分散实验结果
A组份 A、B组分混合
样品名称
细度（um） 粘度（KU） 室温48h沉降状态 抗流挂指标
FH-7 50 79.7 略有软沉积 8
FH-8 40 80.6 无沉积 10
3.3有机膨润土在双组份水性环氧富锌涂料中 涂料配方中的使用效果进行比较，性能接近，国产样品
的应用性能 的抗流挂性能略好。
按照表1的配方将FH-7和FH-8两个有机膨润土样
品用于双组份水性环氧富锌涂料，评价水性漆性能，结 参考文献：
果如表2所示。从表中可以看出，两个有机膨润土样品 [1]王小牧、雍涛、王磊..有机膨润土对环氧涂料贮存
在组份中分散，分散后细度均能做到40-50um，粘度 稳定性的影响[J]..试验研究与应用，2017（10）：13-15.
值也接近，FH-8的防沉性能略优于FH-7。抗流挂性能 [2]李树白、姚培、刘媛,等.. 表面接枝改性有机
FH-8样品更佳。 膨润土的制备及其对苯酚吸附[J]..硅酸盐通报，2018
（4）：1448-1450.
四、结论 [3]刘国杰,..超支化水稀释性气干醇酸树脂涂料的制
1、有机膨润土丙二醇甲醚中分散性与其所用改性剂 备与性能[J]..中国涂料，2014（12）：10-18.
有密切关系，在相同碳链长度情况下，烷基季铵盐的增 [4]王洪权、汤中道、程石,等..有机膨润土/水性聚
稠效果略高于酯基季铵盐样品。碳链长度短的样品增稠 氨酯复合涂层的制备与性能研究[J].非金属矿，2008
效果优于碳链长度长的样品，单链季铵盐的增稠效果优 （3）：31-34.
于双链季铵盐。 [5]张秀英,.有机膨润土制备及其在乳胶漆中的应用
2、有机膨润土样品在丙二醇甲醚溶剂中分散性能 [J]..非金属矿，2007（11）：26-28.
与其在水性环氧固化剂中的分散性能表现出相似的规律 [6]李金娥，代斌,.. 制备有机膨润土的影响因素
性。 分析及其在乳胶漆中的应用研究[J]..涂料工业，2015
3、进口和国产有机膨润土在双组份水性环氧富锌 （6）：31-36.
6 慧聪化工网
