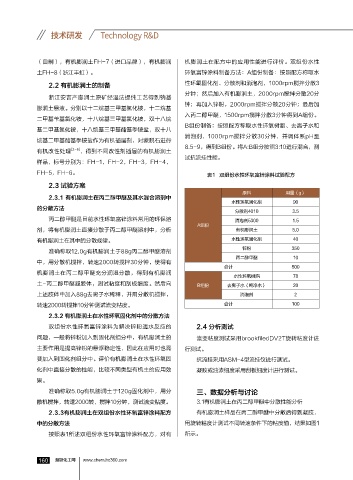

Page 162 - 2018涂料产业研究报告

技术研发 Technology R&D

（自制），有机膨润土FH-7（进口品牌），有机膨润 机膨润土在配方中的应用性能进行评价。双组份水性

土FH-8（浙江丰虹）。 环氧富锌涂料制备方法：A组份制备：按照配方称取水
2.2 有机膨润土的制备 性环氧固化剂、分散剂和消泡剂，1000rpm搅拌分散3
分钟；然后加入有机膨润土，2000rpm搅拌分散20分
浙江安吉产膨润土原矿经湿法提纯工艺得到钠基
钟；再加入锌粉，2000rpm搅拌分散20分钟；最后加
膨润土悬液。分别以十二烷基三甲基氯化铵，十二烷基
入丙二醇甲醚，1500rpm搅拌分散3分钟得到A组份。
二甲基苄基氯化铵，十八烷基三甲基氯化铵，双十八烷
B组份制备：按照配方称取水性环氧树脂、去离子水和
基二甲基氯化铵，十八烷基三甲基酯基季铵盐，双十八
消泡剂，1000rpm搅拌分散30分钟，并调体系pH至
烷基二甲基酯基季铵盐作为有机插层剂，对蒙脱石进行
8.5-9，得到B组份。将A:B组分按照3:10进行混合，测
有机改性处理 [2-6] ，得到不同改性剂插层的有机膨润土
试抗流挂性能。
样品，标号分别为：FH-1，FH-2，FH-3，FH-4，

FH-5，FH-6。 表1 双组份水性环氧富锌涂料试验配方
2.3 试验方案
原料 用量（g）
2.3.1 有机膨润土在丙二醇甲醚及其水混合溶剂中
水性环氧固化剂 90
的分散方法
分散剂4010 3.5
丙二醇甲醚是目前水性环氧富锌涂料常用的环保溶 消泡剂5300 1.5
A组份
剂，将有机膨润土直接分散于丙二醇甲醚溶剂中，分析 有机膨润土 5.0
有机膨润土在其中的分散规律。 水性环氧固化剂 40
锌粉 350
准确称取12.0g有机膨润土于88g丙二醇甲醚溶剂
丙二醇甲醚 10
中，用分散机搅拌，转速2000转搅拌30分钟，使得有
合计 500
机膨润土在丙二醇甲醚充分润湿分散，得到有机膨润
水性环氧树脂 78
土-丙二醇甲醚凝胶体，测试粘度和刮板细度。然后向 B组份 去离子水（纯净水） 20
上述胶体中加入88g去离子水稀释，并用分散机搅拌， 消泡剂 2

转速2000转搅拌10分钟测试流变粘度。 合计 100
2.3.2 有机膨润土在水性环氧固化剂中的分散方法
双组份水性环氧富锌涂料为解决锌粉遇水反应的 2.4 分析测试
问题，一般将锌粉加入到固化剂组分中，有机膨润土的 流变粘度测试采用brookfiledDV2T旋转粘度计进

主要作用是提高锌粉的悬浮稳定性，因此在应用时也需 行测试。
要加入到固化剂组分中。评价有机膨润土在水性环氧固 抗流挂采用ASM-4型流挂仪进行测试。
化剂中直接分散的性能，比较不同类型有机土的应用效 凝胶或油漆细度采用刮板细度计进行测试。
果。

准确称取5.0g有机膨润土于120g固化剂中，用分 三、数据分析与讨论
散机搅拌，转速2000转，搅拌10分钟，测试流变粘度。 3.1有机膨润土在丙二醇甲醚中分散性能分析
2.3.3有机膨润土在双组份水性环氧富锌涂料配方 有机膨润土样品在丙二醇甲醚中分散后得到凝胶，
中的分散方法 用旋转粘度计测试不同转速条件下的粘度值，结果如图1

按照表1所述双组份水性环氧富锌涂料配方，对有 所示。

60 慧聪化工网
