Page 41 - 涂料视界

化塑产业互联网 寻源/降本/增效/避险 9
深耕化塑产业供应链服务平台20年

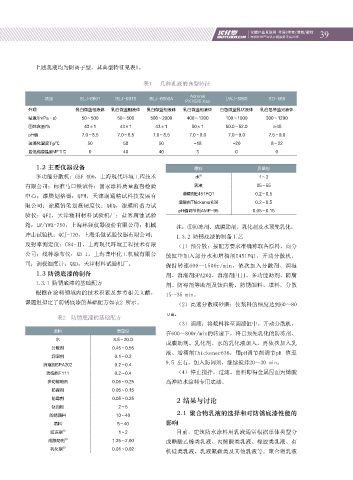

上述乳液均为阴离子型，其典型特征见表1。

表1 几种乳液的典型特征

Acronal
项目 BLJ-6601 BLJ-6918 BLJ-6650A LWJ-8068 SD-568
PX7026 Xap
外观 乳白微蓝相液体 乳白微蓝相液体 乳白微蓝相液体 乳白微蓝相液体 白色微蓝乳状液体 乳白色带蓝光液体
粘度/(mPa·s) 50～500 50～500 500～2000 400～1200 100～1000 300～1200
固体含量/% 43±1 43±1 43±1 50±1 50.0～52.0 ≥45
pH值 7.0～8.5 7.0～8.5 7.0～8.5 7.0～9.0 7.0～9.0 7.5～9.0
玻璃化温度Tg/℃ 50 50 50 -18 -20 8～22
最低成膜温度MFTI℃ 0 40 40 3 0 0
1.2 主要仪器设备 原料 质量份
多功能分散机：GSF-400，上海现代环境工程技术 水 ① 1～3

有限公司；标准马口铁试件：国家涂料质量监督检验 乳液 35～55
中心；漆膜划格器：QFH，天津润通精试科技发展有 增稠剂E451FQ1 0.2～0.5
增稠剂Thickener636 0.2～0.5
限公司；涂膜铅笔划痕硬度仪：QHQ，漆膜附着力试
pH值调节剂AMP-95 0.05～0.15
验仪：QFZ，天津精科材料试验机厂；盐雾腐蚀试验
箱：LP/YWX-750，上海林频仪器股份有限公司；机械 注：①防冻剂、成膜助剂、乳化剂及水预先乳化。
冲击试验机：QCJ-120，上海乐傲试验仪器有限公司； 1.3.2 防锈底漆的制备工艺
反射率测定仪：C84-Ⅱ，上海现代环境工程技术有限 （1）预分散：按配方要求准确称取各原料，向分
公司；线棒涂布仪：XB-1，上海普申化工机械有限公 散缸中加入部分水和增稠剂E451FQ1，开动分散机，
司；刮板细度计：QXD，天津材料试验机厂。 保持转速600～1500r/min，依次加入分散剂、润湿
1.3 防锈底漆的制备 剂、消泡剂SPA202、消泡剂F111、多功能助剂、防腐
1.3.1 防锈底漆的基础配方 剂、防霉剂等助剂及钛白粉、防锈颜料、填料，分散
根据在涂料领域内的技术积累及参考相关文献， 15～35 min。
课题组拟定了防锈底漆的基础配方如表2 所示。 （2）高速分散或砂磨：使浆料的细度达到60～80

μm。
表2 防锈底漆的基础配方
（3）调漆：将浆料移至调漆缸中，开动分散机，
原料 质量份 在600～800r/min的转速下，将已预先乳化的防冻剂、
水 8.5～20.0
成膜助剂、乳化剂、水的乳化液加入，再依次加入乳
分散剂 0.45～0.55
液、增稠剂Thickener636，用pH调节剂调节pH 值至
润湿剂 0.1～0.2
9.5 左右，加入防闪剂，继续搅拌20～30 min。
消泡剂SPA202 0.2～0.4
消泡剂F111 0.2～0.4 （4）停止搅拌，过滤、出料即得金属屋面丙烯酸
多功能助剂 0.05～0.25 高弹防水涂料专用底漆。
防腐剂 0.05～0.15
防霉剂 0.05～0.25 2 结果与讨论
钛白粉 2～5
2.1 聚合物乳液的选择和对防锈底漆性能的
防锈颜料 10～40
填料 5～40 影响
防冻剂 ① 1～2 目前，建筑防水涂料用乳液通常根据单体类型分
成膜助剂 ① 1.25～2.00 成醋酸乙烯类乳液、丙烯酸类乳液、橡胶类乳液、有
乳化剂 ① 0.01～0.02
机硅类乳液、乳液氟碳类及其他乳液等。聚合物乳液
