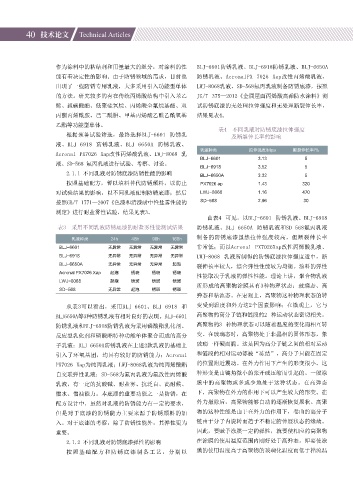

Page 42 - 涂料视界

40 技术论文 Technical Articles

作为涂料中的粘结剂和用量最大的组分，对涂料的性 BLJ-6601防锈乳液、BLJ-6918防锈乳液、BLJ-6650A
能有着决定性的影响。由于防锈领域的需求，目前也 防锈乳液、AcronalPX 7026 Xap改性丙烯酸乳液、
出现了一些防锈专用乳液，大多采用引入功能型单体 LWJ-8068乳液、SD-568氟丙乳液制备防锈底漆，按照
的方法。研究较多的有在传统丙烯酸结构中引入苯乙 JG/T 375—2012《金属屋面丙烯酸高弹防水涂料》测
烯、叔碳酸酯、低聚硅氧烷、丙烯酸全氟烷基酯、双 试防锈底漆的无处理拉伸强度和无处理断裂伸长率，
丙酮丙烯酰胺、己二酰肼、甲基丙烯酸乙酰乙酰氧基 结果见表4。
乙酯等功能型单体。
表4 不同乳液对防锈底漆拉伸强度
根据预备试验筛选，最终选择BLJ-6601 防锈乳 及断裂伸长率的影响
液、BLJ-6918 防锈乳液、BLJ-6650A 防锈乳液、
乳液种类 拉伸强度/Mpa 断裂伸长率/%
Acronal PX7026 Xap改性丙烯酸乳液、LWJ-8068 乳
BLJ-6601 3.13 5
液、SD-568 氟丙乳液进行试验、考察、讨论。
BLJ-6918 3.52 5
2.1.1 不同乳液对防锈底漆防锈性能的影响 BLJ-6650A 3.32 5
按照基础配方，暂以填料替代防锈颜料，以防止 PX7026 ap 1.43 320
对试验结果的影响，以不同乳液配制防锈底漆；然后 LWJ-8068 1.16 470
按照GB/T 1771—2007《色漆和清漆耐中性盐雾性能的 SD-568 2.96 30
测定》进行耐盐雾性试验，结果见表3。
由表4 可见，以BLJ-6601 防锈乳液、BLJ-6918
表3 采用不同乳液防锈底漆的耐盐雾性能测试结果 防锈乳液、BLJ-6650A 防锈乳液和SD-568氟丙乳液

乳液种类 24h 48h 96h 168h 制备的防锈底漆虽然拉伸强度较高，但断裂伸长率
BLJ-6601 无异常 无异常 无异常 无异常 非常低；而以Acronal PX7026Xap改性丙烯酸乳液、
BLJ-6918 无异常 无异常 无异常 无异常 LWJ-8068 乳液所制得的防锈底漆拉伸强度适中，断
BLJ-6650A 无异常 无异常 无异常 起泡
裂伸长率较大，综合弹性性能较为均衡。涂料的弹性
Acronal PX7026 Xap 起泡 锈斑 锈斑 锈斑
性能取决于乳液的弹性性能。理论上讲，聚合物乳液
LWJ-8068 起泡 锈斑 锈斑 锈斑
所形成的高聚物涂膜具有3种物理状态：玻璃态、高
SD-568 无异常 起泡 锈斑 锈斑
弹态和粘流态。在宏观上，高聚物这种物理状态的转
从表3可以看出，采用BLJ-6601、BLJ-6918 和 变受到温度和外力这2个因素影响；在微观上，它与
BLJ6650A等3种防锈乳液有相对良好的表现。BLJ-6601 高聚物的高分子链和链段的2 种运动状态密切相关。
防锈乳液和BLJ-6918防锈乳液为采用磷酸酯乳化剂、 高聚物的3 种物理状态可以随着温度的变化而相互转
反应型乳化剂和磷酸酯特种功能单体聚合而成的高分 变。在玻璃态时，高聚物处于非晶相的固体形态，象
子乳液；BLJ-6650A防锈乳液在上述2款乳液的基础上 玻璃一样硬而脆。这是因为高分子链之间的相对运动
引入了环氧基团，均具有较好的防锈能力；Acronal 和链段的相对运动都被“冻结”，高分子只能在固定
PX7026 Xap为纯丙乳液；LWJ-8068乳液为纯丙烯酸酯 的位置附近震动。在外力作用下产生的形变很小。这
自交联弹性乳液；SD-568为氟丙乳液为氟改性丙烯酸 种形变是由键角微小的张开或压缩而引起的。一般涂
乳液，有一定的抗酸碱、耐盐雾、抗泛白、高耐候、 膜中的高聚物或多或少地处于这种状态。在高弹态
憎水、憎油能力。本底漆的重要功能之一是防锈，在 下，高聚物在外力的作用下可以产生较大的形变。在
配方设计中，虽然对乳液的防锈能力有一定的要求， 外力撤除后，高聚物能够自动的逐渐恢复原状。高聚
但是对于底漆的防锈能力主要来源于防锈颜料的加 物的这种性能是由于在外力的作用下，卷曲的高分子
入。对于底漆的考察，除了防锈性能外，其弹性更为 链由于分子内旋转而趋于不稳定的伸展状态的缘故。
重要。 因此，要赋予涂膜一定的弹性，就要使相应的高聚物
2.1.2 不同乳液对防锈底漆弹性的影响 在涂膜的使用温度范围内刚好处于高弹态。即要使涂
按照基础配方和防锈底漆制备工艺，分别以 膜的使用温度高于高聚物的玻璃化温度而低于粘流温
