Page 42 - 涂料视界

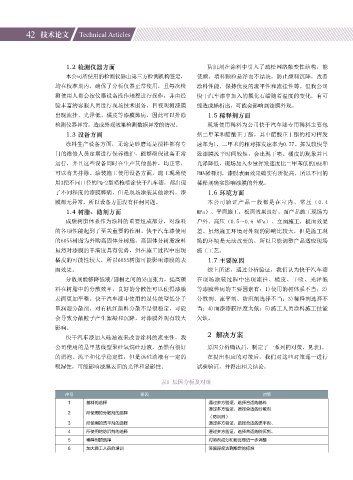

42 技术论文 Technical Articles

1.2 检测仪器方面 防沉剂在涂料中引入了疏松网络触变性结构，能

本公司所使用的检测仪器由第三方检测机构鉴定， 使颜、填料颗粒悬浮而不结块，防止颜料沉降，改善
均在校准期内，确保了分析仪器正常使用，且每次检 涂料性能，保持优良的流平性和流挂性等。但我公司
测使用人都会按仪器设备操作规程进行操作，并由经 快干汽车漆中加入的氯化石蜡随着温度的变化，有可
验丰富的客服人员进行现场技术服务，目视观测漆膜 能造成蜡析出，可能会影响到漆膜外观。
出现流挂、光泽低、橘皮等漆膜弊病，因此可以排除 1.5 稀释剂方面
检测仪器异常，造成外观效果检测数据异常的情况。 现场使用稀料为公司快干汽车漆专用稀料主要包
1.3 设备方面 括二甲苯和醋酸正丁酯，其中醋酸正丁酯的相对挥发

涂料生产设备方面，无论是砂磨还是搅拌都有专 速率为1，二甲苯的相对挥发速率为0.77。挥发较快导
门的维修人员定期进行保养维护，能够确保设备正常 致漆膜流平时间较短，会出现干喷、橘皮的现象并且
运行，并且这些设备同时在生产其他品种，均正常， 光泽降低，现场加入少量挥发速度比二甲苯低的DBE和
可以将其排除。涂装施工使用设备方面，施工现场使 PMA稀释剂，漆膜表面效果确实有所提高，所以不同的
用3把不同口径的PQ-2型喷枪喷涂快干汽车漆，都出现 稀释剂确实影响漆膜的外观。
了不同程度的漆膜弊病，但是现场涂装其他涂料，漆 1.6 环境方面
膜都无异常，所以设备方面没有任何问题。 本公司验证产品一般都是在室内、常压（0.4
1.4 树脂、助剂方面 MPa）、平面施工，板面效果良好。而产品施工现场为
成膜树脂体系作为涂料的重要组成部分，对涂料 户外、高压（0.5～0.6 MPa）、立面施工，板面效果
的各项性能起到了至关重要的作用。快干汽车漆使用 差。虽然施工环境对外观的影响比较大，但是施工现
的6055树脂为外购高固体分树脂，高固体分树脂涂料 场的环境是无法改变的，所以只能调整产品适应现场
虽然对漆膜的丰满度具有优势，但在施工过程中出现 施工工艺。
橘皮的可能性较大，所以6055树脂可能影响漆膜的表 1.7 主要原因
面效果。 综上所述，通过分析验证，我们认为快干汽车漆
分散剂能够降低液/固相之间的界面张力，提高颜 在现场涂装过程中出现流挂、橘皮、干喷、光泽低
料在树脂中的分散效率，良好的分散性可以使得漆膜 等漆膜弊病的主要因素有：1)使用的树体系不当；2)
表面更加平整。快干汽车漆中使用的是传统型低分子 分散剂、流平剂、防沉剂选择不当；3)稀释剂选择不
量润湿分散剂，对有机红颜料分散不是很稳定，可能 当；4)面漆漆膜厚度太低；5)施工人员涂料施工技能
会导致分散粒子产生絮凝和沉降，对漆膜外观有较大 欠缺。
影响。
2 解决方案
快干汽车漆加入硅油液来改善涂料的流变性，我
公司使用的是甲基线型聚硅氧烷硅油液，虽然有很好 原因分析确认后，制定了一系列的对策，见表1。
的消泡、流平和化学稳定性，但是该硅油液有一定的 在提出相应的对策后，我们对这些对策逐一进行
吸湿性，可能影响漆膜表面的光泽和显影性。 试验验证，并得出相关结论。

表1 原因分析及对策
序号 要因 对策
1 基料的选择 通过多方验证，选择合适的基料
通过多方验证，选择合适的分散剂
2 所使用的分散剂的选择
（防沉剂）
3 所使用的流平剂的选择 通过多方验证，选择合适的流平剂、
4 所使用的防沉剂的选择 通过多方验证，选择合适的防沉剂、
5 稀释剂的选择 对溶剂成分和配比做进一步调整
6 加大施工人员的培训 漆膜厚度达到规定的标准
