Page 44 - 涂料视界

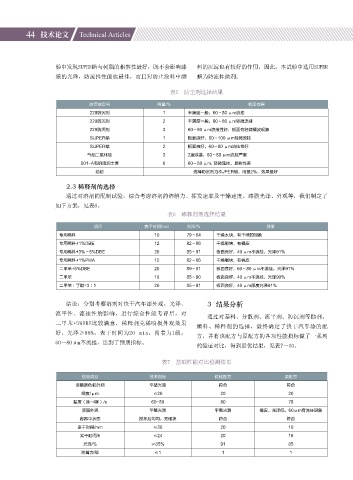

44 技术论文 Technical Articles

验中发现SUPER蜡与树脂的相容性最好，既不会影响漆 料的沉淀也有较好的作用，因此，本试验中选用SUPER
膜的光泽，防流挂性能也最佳，而且对防止涂料中颜 蜡为防流挂助剂。

表5 防尘剂选择结果

防沉剂型号 用量/% 板面效果
229防沉剂 1 丰满度一般，60～80 μm流挂
229防沉剂 2 丰满度一般，60～80 μm轻微流挂
229防沉剂 3 60～80 μm流挂性好，板面有轻微橘皮现象
SUPER蜡 1 板面良好，80～100 μm轻微流挂
SUPER蜡 2 板面良好，60～80 μm流挂性好
气相二氧化硅 3 2遍涂装，60～80 μm流挂严重
801-A有机喷润土膏 6 60～80 μm, 轻微流挂，显影性差
结论 选择防沉剂为SUPER蜡，用量2%，效果最好
2.3 稀释剂的选择

通过对溶剂的配制试验，综合考虑溶剂的溶解力、挥发速率及干燥速度、漆膜光泽、外观等，我们制定了
如下方案，见表6。
表6 稀释剂剂选择结果

项目 表干时间/min 光泽/% 效果
专用稀料 10 79～84 干燥太快，有干喷的现象
专用稀料+1%DBE 12 82～86 干燥稍快，有橘皮
专用稀料+3%～5%DBE 20 85～91 板面良好，40 μm不流挂，光泽91%
专用稀料+1%PMA 12 82～86 干燥稍快，有橘皮
二甲苯+5%DBE 20 89～91 板面良好，60～80 μm不流挂，光泽91%
二甲苯 18 85～90 板面良好，40 μm不流挂，光泽90%
二甲苯∶丁醇=3∶1 20 85～91 板面良好，40 μm厚度光泽91%

结论：分别考察溶剂对快干汽车漆外观，光泽、 3 结果分析
流平性、流挂性的影响，进行综合性能考评后，对
通过对基料、分散剂、流平剂、防沉剂等助剂、
二甲苯+5%DBE比较满意，稀释剂兑稀喷板外观效果
颜料、稀释剂的选择，最终确定了快干汽车漆的配
好，光泽≥88%，表干时间为20 min，附着力1级，
方，并将该配方与原配方的各项性能指标做了一系列
60～80μm不流挂，达到了预期指标。
的验证对比，得到最优结果，见表7～10。

表7 基础性能对比检测结果

检验项目 技术指标 优化配方 原配方
漆膜颜色和外观 平整光滑 符合 符合
细度/μm ≤20 20 20
黏度（涂-4杯）/s 60-80 80 78
漆膜外观 平整光滑 平整光滑 橘皮、光泽低，60μm有流挂现象
容器中状态 搅拌后均匀，无硬块 符合 符合
表干时间/min ≤30 20 10
实干时间/h ≤24 20 16
光泽/% ≥85% 91 85
附着力/级 ≤1 1 1
