Page 83 - 2019表面处理年鉴

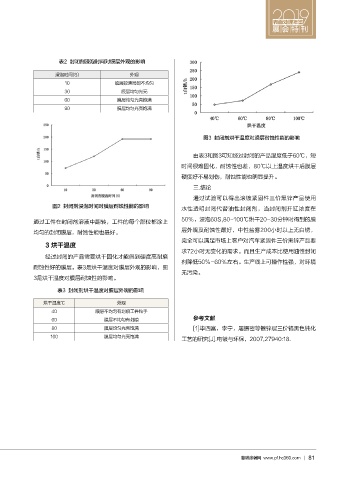

P. 83
展 会 特 刊
表2 封闭剂浸泡时间对膜层外观的影响
浸泡时间(S) 外观
10 膜层较薄局部不均匀
30 膜层均匀光亮
60 膜层均匀光亮饱满
90 膜层均匀光亮饱满
图3 封闭剂烘干温度对膜层耐蚀性能的影响
由表3和图3可知经过封闭的产品温度低于60℃，短
时间很难固化，耐蚀性也差，80℃以上温度烘干后膜层
硬度好不易划伤，耐蚀性能也明显提升。
三.结论
通过试验可以得出滚镀紧固件三价黑锌产品使用
图2 封闭剂浸泡时间对膜层耐蚀性能的影响 水性透明封闭代替油性封闭剂，当封闭剂开缸浓度在
通过工件在封闭剂溶液中翻转，工件的每个部位都涂上 50%，浸泡60S,80-100℃烘干20-30分钟时得到的膜
均匀的封闭膜层，耐蚀性能也最好。 层外观及耐蚀性最好，中性盐雾200小时以上无白锈，
完全可以满足市场上客户对汽车紧固件三价黑锌产品要
3 烘干温度
求72小时无变化的需求。而且生产成本比使用油性封闭
经过封闭的产品需要烘干固化才能得到硬度高耐磨
剂降低50%-60%左右。生产线上可操作性强，对环境
耐蚀性好的膜层。表3是烘干温度对膜层外观的影响，图
无污染。
3是烘干温度对膜层耐蚀性的影响。
表3 封闭剂烘干温度对膜层外观的影响
烘干温度℃ 外观
40 膜层不均匀有划痕工件粘手
60 膜层不均匀有划痕 参考文献
80 膜层均匀光亮饱满 [1]毕四富，李宁，屠振密等镀锌层三价铬黑色钝化
100 膜层均匀光亮饱满
工艺的研究[J].电镀与环保，2007,27940:18.
慧聪涂装网 www.pf.hc360.com
