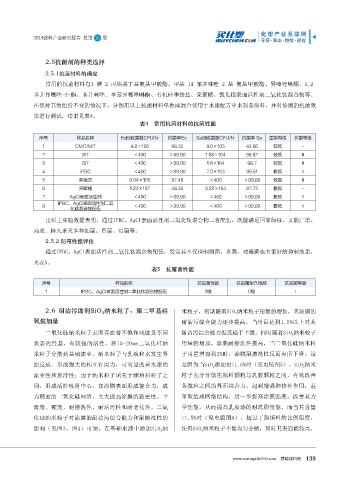

Page 141 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

2.5抗菌剂的种类选择

2.5.1抗菌材料的确定
常用的抗菌材料有3-碘-2-丙炔基丁基氨基甲酸酯、甲基-1H-苯并咪唑-2-基-氨基甲酸酯、异噻唑啉酮、1,2-
苯并异噻唑-3-酮、苯并咪唑、辛基异噻唑啉酮、有机硅季铵盐、壳聚糖、氯化银表面活性剂二氧化钛混合物等。

在保持其他组份不变的情况下，分别用以上抗菌材料单独或混合使用于水漆配方中来制备涂料，并对涂膜的抗菌效
果进行测试，结果见表4。
表4 常用抗菌材料的抗菌性能

序号 样品名称 Ec回收菌数CFU/片 抗菌率Ec. Sa回收菌数CFU/片 抗菌率.Sa. 生物毒性 抗菌等级
1 CMIT/MIT. 4.0×105. 98.33. 8.0×105. 43.66. 较低 -.
2 BIT. ＜400. ＞99.99. 1.68×104. 98.82. 较低 Ⅱ
3 OIT. ＜400. ＞99.99. 1.8×104. 98.7. 较低 Ⅱ
4 IPBC. ＜400. ＞99.99. 7.0×103. 99.51. 极低 Ⅰ
5 多菌灵 6.04×105. 97.48. ＜400. ＞99.99. 较高 Ⅱ
6 壳聚糖 1.24×107. 48.33. 3.22×104. 97.73. 极低 -.
7 AgCl表面活性剂 ＜400. ＞99.99. ＜400. ＞99.99. 极低 Ⅰ
IPBC、AgCl表面活性剂二氧
8 ＜400. ＞99.99. ＜400. ＞99.99. 极低 Ⅰ
化钛混合物配伍.
由以上实验数据表明，通过IPBC、AgCl表面活性剂二氧化钛混合物二者配伍，既能满足国家绿标，又能广谱、
高效、持久杀灭多种细菌、真菌、霉菌等。
2.5.2 防霉性能评估
通过IPBC、AgCl表面活性剂二氧化钛混合物配伍，发觉其不仅抑制细菌、真菌，对霉菌也有很好的抑制效果，

见表5。
表5 抗霉菌性能

序号 样品名称 抗霉菌性能 抗霉菌耐久性能 抗霉菌等级
1 IPBC、AgCl表面活性剂二氧化钛混合物配伍 0级 0级 Ⅰ

2.6 耐沾污助剂SiO 纳米粒子、聚二甲基硅 米粒子，初期随着SiO 2 纳米粒子用量的增加，其涂膜的
2
氧烷加量 耐沾污综合能力逐步提高，当用量达到1.5%以上时其
二氧化硅纳米粒子表面存在着不饱和残键及不同 耐沾污综合能力提高趋于平缓。同时随着SiO 2 纳米粒子

状态的羟基，有较强的活性。将10-20nm二氧化硅纳 用量的增加，涂膜耐擦洗性提高，当二氧化硅纳米粒
米粒子分散到基础漆中，纳米粒子与乳液和水发生界 子用量增加到2%时，涂膜耐擦洗性反而有所下降。这
面反应，形成强大的相互作用力，可明显改善水漆的 是因为当SiO 2 添加量<1.5%时（见电镜图5），SiO 2 纳米
流变性和悬浮性；由于纳米粒子填充于颜填料粒子之 粒子充分分散在颜料颗粒与乳胶颗粒之间，有效改善

间，形成活性吸附中心，在涂膜表面形成键合力，成 各微粒之间的界面结合力，起到增强和修补作用，甚
为稠密的二氧化硅网络，大大提高涂膜的致密性、平 至聚结成网络结构，进一步提高涂膜强度，改善其力
滑度、硬度、耐擦洗性、耐沾污性和耐老化性。二氧 学性能，从而提高乳胶漆的耐洗刷性能。而当其含量
化硅纳米粒子对涂膜的耐沾污综合能力和耐擦洗性的 >1.5%时（见电镜图6），超过了颜填料的比例限度，

影响（见图3、图4）可知，在基础水漆中添加SiO 2 纳 使得SiO 2 纳米粒子不能均匀分散，同时其表面能较高，

www.coatings.hc360.com 慧聪涂料网
