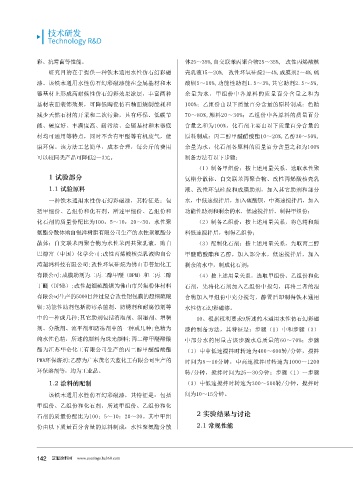

Page 144 - 2019涂料产业研究报告

技术研发
Technology R&D

彩、抗霉菌等性能。 体25～35%,自交联苯丙聚合物25～35%, 改性丙烯酸核

研究目的在于提供一种铁木通用水性仿石幻彩磁 壳乳液15～20%, 改性环氧硅烷2～4%,成膜剂2～4%,硫
漆。该铁木通用水性仿石幻彩磁漆能在金属基材和木 酸钡5～10%,功能性助剂1.5～3%,其它助剂2.5～5%,
器基材上形成高耐候性仿石幻彩效果涂层，丰富两种 余量为水，甲组份中各原料的质量百分含量之和为
基材表面装饰效果，可降低陶瓷仿石釉面烧制能耗和 100%；乙组份由以下质量百分含量的原料制成：色精

减少天然石材的开采和二次污染，具有环保、低碳节 70～80%,颜料20～30%；乙组份中各原料的质量百分
能、硬度好、丰满度高、耐污渍、金属基材和木器底 含量之和为100%。化石剂主要由以下质量百分含量的
材均可通用等特点，同时不含有甲醛等有机废气，健 原料制成：丙二醇甲醚醋酸酯10～20%,乙醇30～50%,
康环保。该方法工艺简单，成本合理，每公斤的费用 余量为水，化石剂各原料的质量百分含量之和为100%
可以较同类产品可降低2～3元。 制备方法有以下步骤：

（1）制备甲组份：按上述用量关系，选取水性聚
1 试验部分 氨酯分散体、自交联苯丙聚合物、改性丙烯酸核壳乳

1.1 试验原料 液、改性环氧硅烷和成膜助剂，加入其它助剂和部分

一种铁木通用水性仿石幻彩磁漆，其特征是：包 水，中低速搅拌后，加入硫酸钡，中高速搅拌后，加入
括甲组份、乙组份和化石剂，所述甲组份、乙组份和 功能性助剂和剩余的水，低速搅拌后，制得甲组份；
化石剂的质量份配比为100：5～10：20～30，水性聚 （2）制备乙组份：按上述用量关系，将色精和颜
氨酯分散体购自银洋树脂有限公司生产的水性聚氨酯分 料低速搅拌后，制得乙组份；
散体；自交联苯丙聚合物为水性苯丙共聚乳液，购自 （3）配制化石剂：按上述用量关系，先取丙二醇

巴德富（中国）化学公司;改性丙烯酸核壳乳液购自台 甲醚醋酸酯和乙醇，加入部分水，低速搅拌后，加入
湾超鸿科技有限公司;改性环氧硅烷为佛山市普加化工 剩余的水中，制成化石剂；
有限公司;成膜助剂为二丙二醇甲醚（DPM）和二丙二醇 （4）按上述用量关系，选取甲组份、乙组份和化

丁醚（DPNB）;改性超细硫酸钡为佛山市兴集粉体材料 石剂，先将化石剂加入乙组份中搅匀，再将二者的混
有限公司生产的5000目经过复合改性铝包膜的超细硫酸 合物加入甲组份中充分搅匀，静置后即制得铁木通用
钡;功能性助剂包括防霉杀菌剂、防锈剂和耐腐蚀剂等 水性仿石幻彩磁漆。
中的一种或几种;其它助剂包括消泡剂、润湿剂、增稠 10、根据权利要求9所述的木通用水性仿石幻彩磁
剂、分散剂、流平剂和防冻剂中的一种或几种;色精为 漆的制备方法，其特征是：步骤（1）中和步骤（3）

纯水性色精，所述的颜料为珠光颜料;丙二醇甲醚醋酸 中部分水的用量占该步骤水总质量的60～70%；步骤
酯为江苏华仑化工有限公司生产的丙二醇甲醚醋酸酯 （1）中中低速搅拌时转速为400～600转/分钟，搅拌
PMA环保溶剂;乙醇为广东茂名天蓝化工有限公司生产的 时间为5～10分钟，中高速搅拌时转速为1000～1200
环保溶剂等，均为工业品。 转/分钟，搅拌时间为25～30分钟；步骤（1）～步骤

1.2 涂料的配制 （3）中低速搅拌时转速为300～500转/分钟，搅拌时
该铁木通用水性仿石幻彩磁漆，其特征是：包括 间为10～15分钟。

甲组份、乙组份和化石剂，所述甲组份、乙组份和化
2 实验结果与讨论
石剂的质量份配比为100：5～10：20～30。其中甲组
份由以下质量百分含量的原料制成：水性聚氨酯分散 2.1 常规性能

慧聪涂料网 www.coatings.hc360.com
