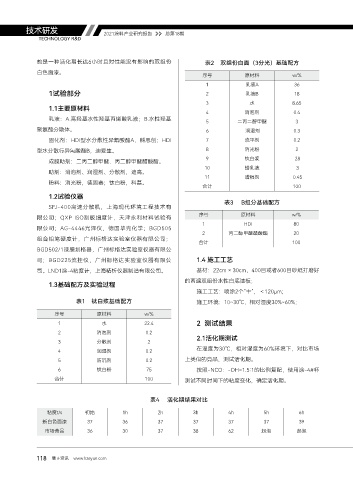

Page 120 - 2021涂料产业研究报告
P. 120
技术研发 2021涂料产业研究报告 总第18期
TECHNOLOGY R&D
的是一种活化期长达6小时且对性能没有影响的双组份 表2 双组份白面（3分光）基础配方
白色面漆。
序号 原材料 w/%
1 乳液A 36
1试验部分 2 乳液B 18
3 水 8.65
1.1主要原材料
4 消泡剂 0.4
乳液：A.高羟基水性羟基丙烯酸乳液；B.水性羟基 5 二丙二醇甲醚 3
聚氨酯分散体。 6 润湿剂 0.3
固化剂：HDI型水分散性异氰酸酯A，科思创；HDI 7 流平剂 0.2
型水分散行异氰酸酯B，迪爱生。 8 消光粉 2
成膜助剂：二丙二醇甲醚、丙二醇甲醚醋酸酯。 9 钛白浆 28
10 蜡乳液 3
助剂：消泡剂、润湿剂、分散剂，迪高。
11 增稠剂 0.45
粉料：消光粉，德固赛；钛白粉，科慕。
合计 100
1.2试验仪器
表3 B组分基础配方
SFJ-400高速分散机，上海现代环境工程技术有
限公司；QXP ISO刮板细度计，天津永利材料试验有 序号 原材料 w/%
1 HDI 80
限公司；AG-4446光泽仪，德国毕克化学；BGD505
2 丙二醇甲醚醋酸酯 20
组合铅笔硬度计，广州标格达实验室仪器有限公司；
合计 100
BGD502/1漆膜划格器，广州标格达实验室仪器有限公
司；BGD225流挂仪，广州标格达实验室仪器有限公 1.4 施工工艺
司。LND1涂-4粘度计，上海精析仪器制造有限公司。 基材：22cm × 30cm，400目或者600目砂纸打磨好
的两遍双组份水性白底漆板；
1.3基础配方及实验过程
施工工艺：喷涂2个“十”，＜120μm；
表1 钛白浆基础配方 施工环境：10~30℃，相对湿度30%~60%；
序号 原材料 w/%
1 水 22.4 2 测试结果
2 消泡剂 0.2
2.1活化期测试
3 分散剂 2
4 润湿剂 0.2 在温度为30℃，相对湿度为60%环境下，对比市场
5 防沉剂 0.2 上类似的竞品，测试活化期。
6 钛白粉 75 按照-NCO：-OH=1.5:1的比例复配，使用涂-4#杯
合计 100 测试不同时间下的粘度变化，确定活化期。
表4 活化期结果对比
粘度t/s 初始 1h 2h 3h 4h 5h 6h
新白色面漆 37 36 37 37 37 37 39
市场竞品 36 30 37 38 62 起泡 起泡
118 慧正资讯 www.hzeyun.com
