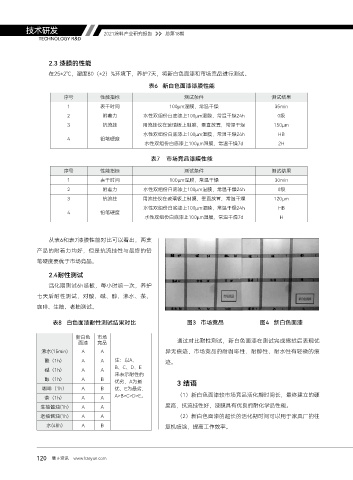

Page 122 - 2021涂料产业研究报告
P. 122
技术研发 2021涂料产业研究报告 总第18期
TECHNOLOGY R&D
2.3 漆膜的性能
在25±2℃，湿度80（±2）%环境下，养护7天，将新白色面漆和市场竞品进行测试。
表6 新白色面漆漆膜性能
序号 性能指标 测试条件 测试结果
1 表干时间 100μm湿膜，常温干燥 35min
2 附着力 水性双组份白底漆上100μm湿膜，常温干燥24h 0级
3 抗流挂 用流挂仪在玻璃板上制膜，垂直放置，常温干燥 150μm
水性双组份白底漆上100μm湿膜，常温干燥24h HB
4 铅笔硬度
水性双组份白底漆上100μm湿膜，常温干燥7d 2H
表7 市场竞品漆膜性能
序号 性能指标 测试条件 测试结果
1 表干时间 100μm湿膜，常温干燥 30min
2 附着力 水性双组份白底漆上100μm湿膜，常温干燥24h 0级
3 抗流挂 用流挂仪在玻璃板上制膜，垂直放置，常温干燥 120μm
水性双组份白底漆上100μm湿膜，常温干燥24h HB
4 铅笔硬度
水性双组份白底漆上100μm湿膜，常温干燥7d H
从表6和表7漆膜性能对比可以看出，两支
产品的附着力均好，但是抗流挂性与最终的铅
笔硬度要优于市场竞品。
2.4耐性测试
活化期测试6h喷板，每小时喷一次，养护
七天后耐性测试，对酸、碱、醇、沸水、茶、
咖啡、生抽、老抽测试。
表8 白色面漆耐性测试结果对比 图3 市场竞品 图4 新白色面漆
新白色 市场
通过对比耐性测试，新白色面漆在测试完成擦拭后表现优
面漆 竞品
沸水(15min) A A 异无痕迹，市场竞品的耐咖啡性、耐醇性、耐水性有轻微的痕
酸（1h） A A 注：以A、 迹。
碱（1h） A A B、C、D、E
来表示耐性的
醇（1h） A B 优劣，A为最 3 结语
咖啡（1h） A B 优，E为最劣，
茶（1h） A A A>B>C>D>E。 （1）新白色面漆较市场竞品活化期时间长，最终建立的硬
生抽酱油(1h) A A 度高，抗流挂性好，漆膜具有优良的耐化学品性能。
老抽酱油(1h) A A （2）新白色面漆的超长的活化期时间可以用于家具厂的往
水(48h) A B 复机喷涂，提高工作效率。
120 慧正资讯 www.hzeyun.com
