Page 126 - 2021涂料产业研究报告

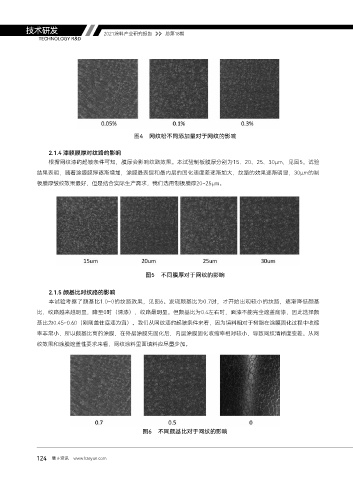

技术研发 2021涂料产业研究报告 总第18期

TECHNOLOGY R&D

图4 网纹粉不同添加量对于网纹的影响

2.1.4 漆膜膜厚对纹路的影响
根据网纹漆的起皱条件可知，膜厚会影响纹路效果。本试验制板膜厚分别为15、20、25、30μm，见图5。试验

结果表明，随着涂膜膜厚逐渐增加，涂膜最表层和最内层的固化速度差逐渐加大，纹路的效果逐渐明显，30μm的制
板膜厚皱纹效果最好，但是结合实际生产需求，我们选用制板膜厚20~25μm。

图5 不同膜厚对于网纹的影响

2.1.5 颜基比对纹路的影响
本试验考察了颜基比1.0~0的纹路效果，见图6。发现颜基比为0.7时，才开始出现较小的纹路，逐渐降低颜基
比，纹路越来越明显，降至0时（清漆），纹路最明显。但颜基比为0.4左右时，面漆不能完全遮盖底漆，因此选择颜
基比为0.45~0.60（刚刚盖住底漆为宜）。我们从网纹漆的起皱条件来看，因为填料相对于树脂在涂膜固化过程中收缩
率非常小，所以颜基比高的涂膜，在外层涂膜先固化后，内层涂膜固化收缩率相对较小，导致网纹清晰度变差。从网

纹效果和涂膜遮盖性要求来看，网纹涂料里面填料应尽量少加。

图6 不同颜基比对于网纹的影响

124 慧正资讯 www.hzeyun.com
