Page 160 - 2021涂料产业研究报告

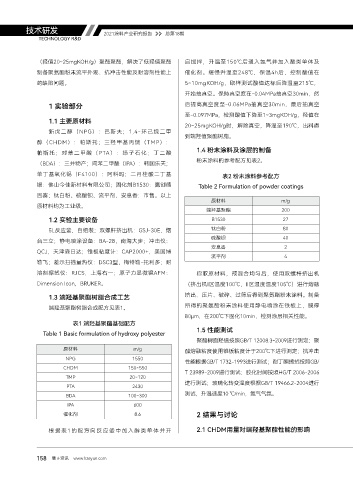

技术研发 2021涂料产业研究报告 总第18期

TECHNOLOGY R&D

（羟值20~25mgKOH/g）聚酯聚酯，解决了低羟值聚酯 启搅拌，升温至150℃后通入氮气并加入酸类单体及
制备聚氨酯粉末流平外观、抗冲击性能及耐溶剂性能上 催化剂。缓慢升温至248℃，保温4h后，控制酸值在

的缺陷问题。 5~10mgKOH/g，取样测试酸值达标后降温至215℃，
开始抽真空。保持真空度在-0.04MPa抽真空30min，然
1 实验部分 后提高真空度至-0.06MPa抽真空30min，最后抽真空
至-0.097MPa，检测酸值下降至1~3mgKOH/g，羟值在
1.1 主要原材料
20~25mgKOH/g时，解除真空，降温至190℃，出料得
新戊二醇（NPG）：巴斯夫；1,4-环己烷二甲
到端羟值聚酯树脂。
醇（CHDM）：帕斯托；三羟甲基丙烷（TMP）：
1.4 粉末涂料及涂层的制备
帕斯托；对苯二甲酸（PTA）：扬子石化；丁二酸
粉末涂料的参考配方见表2。
（BDA）：三井物产；间苯二甲酸（IPA）：韩国乐天；
单丁基氧化锡（F4100）：阿科玛；二月桂酸二丁基 表2 粉末涂料参考配方
锡：佛山今佳新材料有限公司；固化剂B1530：赢创德 Table 2 Formulation of powder coatings
固赛；钛白粉、硫酸钡、流平剂、安息香：市售。以上
原材料 m/g
原材料均为工业级。
端羟基聚酯 200
1.2 实验主要设备 B1530 27

5L反应釜，自组装；双螺杆挤出机：GSJ-30E，烟 钛白粉 80
台三立；静电喷涂设备：BA-28，南海大步；冲击仪： 硫酸钡 40
安息香 2
QCJ，天津森日达；锥板粘度计：CAP2000+，美国博
流平剂 4
勒飞；差示扫描量热仪：DSC3型，梅特勒-托利多；耐

溶剂擦拭仪：RJCS，上海右一；原子力显微镜AFM： 称取原材料，预混合均匀后，使用双螺杆挤出机
Dimension Icon，BRUKER。 （挤出机Ⅰ区温度100℃，Ⅱ区温度温度105℃）进行熔融

1.3 端羟基聚酯树脂合成工艺 挤出、压片、破碎、过筛后得到聚氨酯粉末涂料。制备
端羟基聚酯树脂合成配方见表1。 所得的聚氨酯粉末涂料使用静电喷涂在铁板上，膜厚
80μm，在200℃下固化10min，检测涂层相关性能。
表1 端羟基聚酯基础配方
1.5 性能测试
Table 1 Basic formulation of hydroxy polyester
聚酯树脂羟值按照GB/T 12008.3-2009进行测定；聚
原材料 m/g 酯熔融粘度使用锥板粘度计于200℃下进行测定；抗冲击
NPG 1550
性能根据GB/T 1732-1993进行测试；耐丁酮擦拭按照GB/
CHDM 150~550
T 23989-2009进行测试；胶化时间按照HG/T 2006-2006
TMP 20~120
进行测试；玻璃化转变温度根据GB/T 19466.2-2004进行
PTA 2430
BDA 100~300 测试，升温速度10 ℃/min，氮气气氛。
IPA 600
催化剂 8.6 2 结果与讨论

根据表1的配方向反应釜中加入醇类单体并开 2.1 CHDM用量对端羟基聚酯性能的影响

158 慧正资讯 www.hzeyun.com
