Page 163 - 2021涂料产业研究报告

用互联网科技和数据赋能传统产业

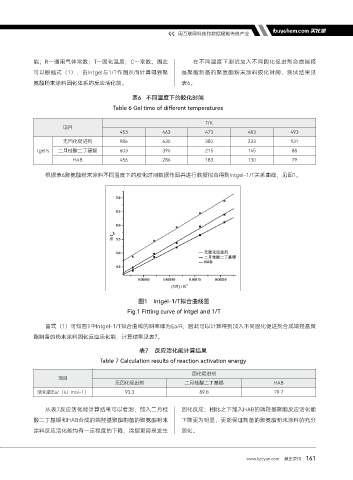

能；R—通用气体常数；T—固化温度；C—常数。因此 在不同温度下测试加入不同固化促进剂合成端羟
可以根据式（1），由lntgel与1/T作图从而计算得到聚 基聚酯制备的聚氨酯粉末涂料胶化时间，测试结果见

氨酯粉末涂料固化体系的反应活化能。 表6。

表6 不同温度下的胶化时间
Table 6 Gel time of different temperatures

T/K
项目
453 463 473 483 493
无固化促进剂 986 630 380 233 131
tgel/s 二月桂酸二丁基锡 603 390 215 145 88
HAB 456 286 183 130 79

根据表6聚氨酯粉末涂料不同温度下的胶化时间数据作图并进行数据拟合得到lntgel-1/T关系曲线，见图1。

图1 lntgel-1/T拟合曲线图

Fig.1 Fitting curve of lntgel and 1/T

由式（1）可知图1中lntgel-1/T拟合曲线的斜率即为Ea/R，因此可以计算得到加入不同固化促进剂合成端羟基聚
酯制备的粉末涂料固化反应活化能，计算结果见表7。

表7 反应活化能计算结果
Table 7 Calculation results of reaction activation energy

固化促进剂
项目
无固化促进剂 二月桂酸二丁基锡 HAB
活化能Ea/（kJ·mol-1） 93.3 89.8 79.7

从表7反应活化能计算结果可以看到，加入二月桂 固化反应；相比之下加入HAB的端羟基聚酯反应活化能

酸二丁基锡和HAB合成的端羟基聚酯制备的聚氨酯粉末 下降更为明显，更能保证制备的聚氨酯粉末涂料的充分
涂料反应活化能均有一定程度的下降，涂层更容易发生 固化。

www.hzeyun.com 慧正资讯 161
