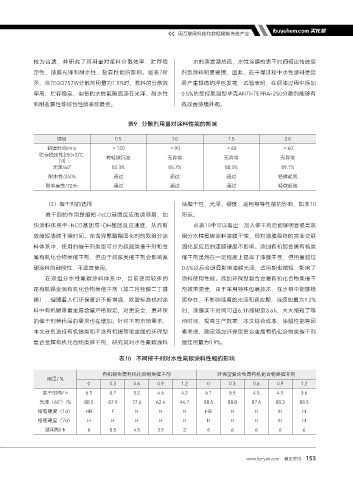

Page 155 - 2021涂料产业研究报告

用互联网科技和数据赋能传统产业

较为合适，并研究了其用量对浆料分散效率、贮存稳 水的蒸发潜热高，水性涂膜的表干时间相比传统溶
定性，漆膜光泽和耐水性、盐雾性能的影响。如表7所 剂型涂料明显要慢，因此，在干燥过程中水性涂料更容

示，当TEGO757W分散剂用量为1.5%时，浆料的分散效 易产生轻微的浮色发花，试验表明，在调漆过程中添加
率高、贮存稳定，制备的水性氟碳面漆在光泽、耐水性 0.5%的受控絮凝型毕克ANTI-TERRA-250分散剂能够有
和耐盐雾性等综合性能表现最佳。 效改善漆膜外观。

表9 分散剂用量对涂料性能的影响

项目 0.5 1.0 1.5 2.0
研磨时间/min ＞120 ＞90 ＜60 ＜60
贮存稳定性[(50±2)℃, 有轻微沉淀 无异常 无异常 无异常
7d]
光泽/60° 82.3% 85.7% 88.3% 89.1%
耐水性/240h 通过 通过 通过 轻微起泡
耐盐雾性/720h 通过 通过 通过 轻微起泡

（2）催干剂的选择 漆膜干性、光泽、硬度、适用期等性能的影响，如表10
催干剂的作用是缩短-NCO基团反应的诱导期，加 所示。

快涂料体系中-NCO基团与-OH基团反应速度，从而有 从表10中可以看出：加入催干剂后能够明显提高双
效缩短漆膜干燥时间。在含异氰酸酯固化剂的双组分涂 组分水性氟碳涂料漆膜干性，但对漆膜最终的完全交联
料体系中，使用的催干剂类型可分为叔胺类催干剂和金 固化反应后的漆膜硬度不影响。添加有机锡金属有机类
属有机化合物类催干剂，但由于叔胺类催干剂会影响氟 催干剂虽然在一定程度上提高了漆膜干性，但用量超过

碳涂料的耐候性，不适宜使用。 0.6%以后会明显影响漆膜光泽，适用期也缩短，影响了
在双组分水性氟碳涂料体系中，目前使用较多的 涂料使用性能。添加环保型复合金属有机化合物类催干
是有机锡金属有机化合物类催干剂（如二月桂酸二丁基 剂效果更佳，由于采用特殊包裹技术，在水相中能够稳
锡），但随着人们环保意识不断增强，欧盟标准也对涂 定存在，不影响漆膜的光泽和适应期；当添加量为1.2%
料中有机锡等重金属含量严格限定，对更安全、更环保 时，漆膜实干时间可由6.1h缩短至3.6h，大大缩短了等

的催干剂替代品的需求也在增加。针对不同市场需求， 待时间，提高生产效率；本文综合成本、漆膜性能等因
本文分别选择有机锡类和不含有机锡等重金属的环保型 素考虑，确定添加环保型复合金属有机化合物类催干剂
复合金属有机化合物类催干剂，研究其对水性氟碳涂料 最佳用量为0.9%。

表10 不同催干剂对水性氟碳涂料性能的影响

有机锡金属有机化合物类催干剂 环保型复合金属有机化合物类催干剂
用量/ %
0 0.3 0.6 0.9 1.2 0 0.3 0.6 0.9 1.2
实干时间/ h 6.1 5.7 5.2 4.6 4.2 6.1 5.5 4.5 4.0 3.6
光泽（60°）/% 88.5 87.9 77.6 62.4 44.7 88.5 88.8 87.6 88.3 88.5
铅笔硬度（1d） HB F H H H HB H H H H
铅笔硬度（7d） H H H H H H H H H H
适用期/ h 6 5.5 4.5 3.5 2 6 6 6 6 6

www.hzeyun.com 慧正资讯 153
