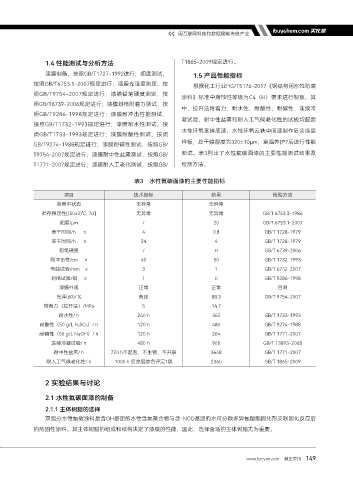

Page 151 - 2021涂料产业研究报告

用互联网科技和数据赋能传统产业

1.4 性能测试与分析方法 T1865-2009规定进行。

漆膜制备，按照GB/T1727-1992进行；细度测试， 1.5 产品性能指标
按照GB/T6753.1-2007规定进行；漆膜光泽度测定，按 根据化工行业HG/T5176-2017《钢结构用水性防腐
照GB/T9754-2007规定进行；漆膜铅笔硬度测定，按
涂料》标准中腐蚀性等级为C4（H）要求进行制板。其
照GB/T6739-2006规定进行；漆膜划格附着力测试，按
中，拉开法附着力、耐水性、耐酸性、耐碱性、连续冷
照GB/T9286-1998规定进行；漆膜耐冲击性能测试，
凝试验、耐中性盐雾和耐人工气候老化性的试板均配套
按照GB/T1732-1993规定进行；漆膜耐水性测试，按
水性环氧富锌底漆、水性环氧云铁中间漆制作复合涂层
照GB/T1733-1993规定进行；漆膜耐酸性测试，按照
GB/T9274-1988规定进行；漆膜耐碱性测试，按照GB/ 样板，总干膜厚度为320±10μm，室温养护7后进行性能
T9754-2007规定进行；漆膜耐中性盐雾测试，按照GB/ 测试。表3列出了水性氟碳面漆的主要性能测试结果及
T1771-2007规定进行；漆膜耐人工老化测试，按照GB/ 检测方法。

表3 水性氟碳面漆的主要性能指标

项目 技术指标 结果 检验方法
容器中状态 无异常 无异常
贮存稳定性[(50±2)℃, 7d] 无异常 无异常 GB/T 6753.3-1986
细度/μm / 20 GB/T 6753.1-2007
表干时间/h ≤ 4 0.8 GB/T 1728-1979
实干时间/h ≤ 24 4 GB/T 1728-1979
铅笔硬度 / H GB/T 6739-2006
耐冲击性/cm ≥ 40 50 GB/T 1732-1993
弯曲试验/mm ≤ 3 1 GB/T 6742-2007
划格试验/级 ≤ 1 0 GB/T 9286-1998
漆膜外观 正常 正常 目测
光泽(60)/ % 商定 88.3 GB/T 9754-2007
附着力（拉开法）/MPa 5 14.7
耐水性/ h 240 h 362 GB/T 1733-1993
耐酸性（50 g/L H 2 SO 4 ）/ h 120 h 480 GB/T 9274-1988
耐碱性（50 g/L NaOH）/ h 120 h 264 GB/T 1771-2007
连续冷凝试验/ h 480 h 965 GB/T 13893-2008
耐中性盐雾/ h 720 h不起泡、不生锈、不开裂 3648 GB/T 1771-2007
耐人工气候老化性/ h 1000 h 后涂层综合评定1级 2360 GB/T 1865-2009

2 实验结果与讨论

2.1 水性氟碳面漆的制备
2.1.1 主体树脂的选择
双组分水性氟碳涂料是含OH基团的水性含氟聚合物与含-NCO基团的水可分散多异氰酸酯固化剂交联固化反应后

的热固性涂料。其主体树脂的组成和结构决定了漆膜的性能，因此，选择合适的主体树脂尤为重要。

www.hzeyun.com 慧正资讯 149
