Page 150 - 2021涂料产业研究报告

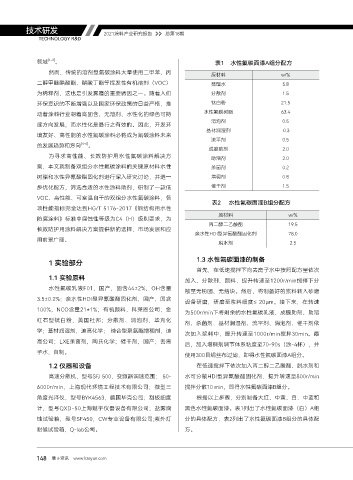

技术研发 2021涂料产业研究报告 总第18期

TECHNOLOGY R&D

领域 [1-3] 。 表1 水性氟碳面漆A组分配方
然而，传统的溶剂型氟碳涂料大量使用二甲苯、丙 原材料 w/%

二醇甲醚醋酸酯、醋酸丁酯等挥发性有机溶剂（VOC） 蒸馏水 5.8
为稀释剂，这也是引发雾霾的重要诱因之一。随着人们 分散剂 1.5
环保意识的不断增强以及国家环保政策的日益严格，推 钛白粉 21.5
动着涂料行业朝着高固含、无溶剂、水性化的绿色可持 水性氟碳树脂 63.4
消泡剂 0.5
续方向发展，而水性化是最行之有效的。因此，开发环
基材润湿剂 0.3
境友好、高性能的水性氟碳涂料必将成为氟碳涂料未来
流平剂 0.5
的发展趋势和方向 [4-6] 。
成膜助剂 2.0
为寻求高性能、长效防护用水性氟碳涂料解决方 助溶剂 2.0
案，本文就制备双组分水性氟碳涂料的关键原材料水性 杀菌剂 0.2
树脂和水性异氰酸酯固化剂进行深入研究讨论，并进一 增稠剂 0.8

步优化配方，筛选合适的水性涂料助剂，研制了一款低 催干剂 1.5
VOC、高性能、可室温自干的双组分水性氟碳涂料，各
表2 水性氟碳面漆B组分配方
项性能指标完全达到HG/T 5176-2017《钢结构用水性
原材料 w/%
防腐涂料》标准中腐蚀性等级为C4（H）级别要求，为
丙二醇二乙酸酯 19.5
长效防护用涂料解决方案提供新的选择，市场发展和应
亲水性HDI型异氰酸酯固化剂 78.0
用前景广阔。
脱水剂 2.5

1 实验部分 1.3 水性氟碳面漆的制备
首先，在低速搅拌下向去离子水中按照配方量依次
1.1 实验原料 加入、分散剂、颜料，提升转速至1200r/min搅拌下分
水性氟碳乳液F01，国产，固含44±2%，OH含量
散至无粉团、无结块。然后，将制备好的浆料转入砂磨
3.5±0.2%；亲水性HDI型异氰酸酯固化剂，国产，固含
设备研磨，研磨至浆料细度≤ 20μm。接下来，在转速
100%，NCO含量21±1%；有机颜料，科莱恩公司；金
为500r/min下将剩余的水性氟碳乳液、成膜助剂、助溶
红石型钛白粉，美国杜邦；分散剂、消泡剂，毕克化
剂、杀菌剂、基材润湿剂、流平剂、消泡剂、催干剂依
学；基材润湿剂，迪高化学； 缔合型聚氨酯增稠剂，迪
次加入浆料中，提升转速至1000r/min搅拌30min。最
高公司；LXE杀菌剂，陶氏化学；催干剂，国产；去离 后，加入增稠剂调节体系粘度至70-90s（涂-4杯），并
子水，自制。 使用300目绢丝布过滤，即得水性氟碳面漆A组分。

1.2 仪器和设备 在低速搅拌下依次加入丙二醇二乙酸酯、脱水剂和
高速分散机，型号SFJ 500，变频器调速范围： 50- 水可分散HDI型异氰酸酯固化剂，提升转速至800r/min

6000r/min，上海现代环境工程技术有限公司；微型三 搅拌分散10 min，即得水性氟碳面漆B组分。
角度光泽仪，型号BYK4563，德国毕克公司；刮板细度 根据以上步骤，分别制备大红、中黄、白、中蓝和
计，型号QXD-50上海魅宇仪器设备有限公司；盐雾腐 黑色水性氟碳面漆。表1列出了水性氟碳面漆（白）A组
蚀试验箱，型号SF450，CW专业设备有限公司;紫外灯 分的具体配方，表2列出了水性氟碳面漆B组分的具体配

耐候试验箱，Q-lab公司。 方。

148 慧正资讯 www.hzeyun.com
