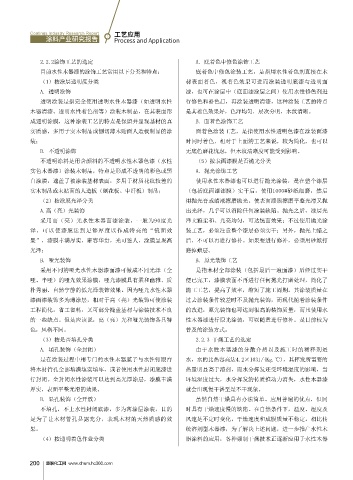

Page 202 - 2016涂料产业研究报告

Coatings Industry Research Report
工艺应用
涂料产业研究报告 Process and Application

2.2.2涂饰工艺的选定 A. 底着色中修色涂饰工艺
目前水性木器漆的涂饰工艺常用以下分类和特点： 底着色中修色涂装工艺，是指用水性着色剂直接在木

（1）按涂层透明度分类 材表面着色，视着色效果可进而涂装透明底漆与透明面
A. 透明涂饰 漆，也可在涂层中（底面漆涂层之间）使用水性修色剂进
透明涂装是指完全使用透明水性木器漆（如透明水性 行修色和补色后，再涂装透明清漆，这种涂装工艺的特点
木器清漆、透明水性着色剂等）涂装木制品，在其表面形 是其着色效果好，色泽均匀，层次分明，木纹清晰。
成透明涂膜，这种涂装工艺的特点是保留并显现基材的真 B. 面着色涂饰工艺
实质感，多用于实木制品或刨切薄木贴面人造板制品的涂 面着色涂装工艺，是指使用水性透明色漆在涂装面漆
装； 时同时着色，相对于上面的工艺来说，较为简化，也可以
B. 不透明涂饰 无底色磨花忧虑，但木纹清晰度可能受到影响。
不透明涂料是用含颜料的不透明水性木器色漆（水性 （5）按表面漆膜是否抛光分类
实色木器漆）涂装木制品，特点是形成不透明的彩色或黑 A. 抛光涂饰工艺

白涂膜，遮盖了被涂装基材表面，多用于材质花纹较差的 使用水性木器漆也可以进行抛光涂装，是在整个漆层
实木制品或未贴面的人造板（刨花板、中纤板）制品； （包括底面漆漆膜）实干后，使用1000#砂纸细磨，然后
（2）按涂膜光泽分类 用抛光膏或蜡液擦磨抛光。使表面漆膜擦磨平整光滑又抛
A.高（亮）光装饰 出光泽，几乎可以消除任何涂装缺陷。抛光之后，漆层光
采用高（亮）光水性木器面漆涂装，一般为90度光 泽文雅柔和、光亮均匀，可达镜面效果；不过使用抛光涂
泽，可以使漆膜达到足够厚度以作成特亮的“镜面效 装工艺，必须注意整个漆层必须实干；另外，抛光上蜡之
果”，漆膜丰满厚实，雍容华贵，光可鉴人，涂膜呈现高 后，不可以再进行修补。如果要进行修补，必须用砂纸打
光泽； 磨掉蜡层。
B. 哑光装饰 B. 原光装饰工艺
采用不同的哑光水性木器漆面漆可做成不同光泽（全 是指木材全部涂装（包括最后一遍面漆）后经过实干
哑、半哑）的哑光效果涂膜，哑光漆膜具有柔和幽雅、质 便已完工，漆膜表面不再进行任何抛光打磨处理，简化了
朴秀丽、自然宁静的低光泽装饰效果。因为哑光水性木器 施工工艺，提高了效率，缩短了施工周期。其涂装质量在
漆面漆装饰多为薄涂层，相对于高（亮）光装饰可使涂装 过去涂装条件较差时不及抛光装饰，而现代随着涂装条件

工程简化，省工省料，又可部分掩盖基材与涂装技术不良 的改进，原光装饰也可达到很高的装饰质量，而且使用水
的一些缺点。但是应该说，高（亮）光和哑光装饰各具特 性木器漆进行原光涂装，可以随意进行修补。是目前较为
色，风格不同。 普及的涂装方式。
（3）按是否填孔分类 2.2.3 干燥工艺的选定
A. 填孔装饰（全封闭） 由于水性木器漆的分散介质以及施工时的稀释剂是
是在涂装过程中用专门的水性木器腻子与水性钉眼膏 水，水的比热容高达4.2×103J/(Kg.℃)，其挥发所需要的
将木材管孔全部填满填实填牢，或者使用水性封闭底漆进 热量明显高于溶剂，而水分挥发还受环境湿度的影响，当
行封闭。全封闭水性涂装可以达到高光厚涂层，漆膜丰满 环境湿度过大，水分挥发的传质推动力消失，水性木器漆
厚实，表面平整光滑的效果。 就会出现慢干甚至是不干现象。
B. 显孔装饰（全开放） 虽然自然干燥具有办法简单、应用普遍的优点，但同

不填孔，不上水性封闭底漆，多为薄涂层涂装，目的 时具有干燥速度慢的缺陷。在自然条件下，温度、湿度及
是为了让木材管孔显露充分，表现木材的天然质感的效 风速是不定时变化，干燥速度和成膜质量不稳定。相比传
果。 统溶剂型木器漆，为了解决上述问题，进一步推广水性木
（4）按透明着色作业分类 器涂料的应用，各种强制干燥技术正逐渐应用于水性木器

00 慧聪化工网
