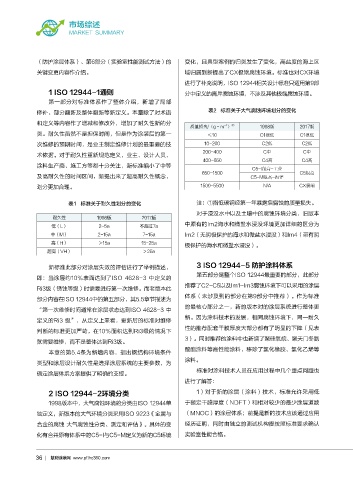

Page 38 - 2019表面处理年鉴

市场综述
MARKET SUMMARY

（防护涂层体系）、第6部分（实验室性能测试方法）的 变化，且典型案例的归类发生了变化，高盐度的海上区

关键变更内容作介绍。 域归属到新提出了CX极端腐蚀环境。标准也对CX环境
进行了补充说明，ISO.12944相关设计标准只适用第9部
1 ISO 12944-1通则 分中定义的离岸腐蚀环境，不涉及其他极端腐蚀环境。.
第一部分对标准体系作了整体介绍，新增了局部
修补、部分翻新及整体翻新等新定义。本章除了对术语 表2 标准关于大气腐蚀环境划分的变化
和定义等内容作了增减和修改外，增加了耐久性新的分
-2
质量损失/（g·m ） ① 1998版 2017版
类。耐久性虽然不是担保时间，但是作为涂装后的第一 ≤10 C1很低 C1很低
次维修的预期时间，是业主制定维修计划的最重要的技 10-200 C2低 C2低
200-400 C中 C中
术依据。对于耐久性重新规范定义，业主、设计人员、
400-650 C4高 C4高
涂料生产商、施工方等都十分关注，新标准缩小了中等
C5-I很高-工业
650-1500 C5很高
及高耐久性的时间区间，新提出来了超高耐久性概念， C5-M很高-海洋
划分更加合理。 1500-5500 N/A CX极端

表1 标准关于耐久性划分的变化 注：①指低碳钢经第一年暴露后腐蚀的质量损失。
对于浸没水中以及土壤中的腐蚀环境分类，旧版本
耐久性 1998版 2017版
低（L） 2-5a 不超过7a 中原有的Im2海水和微盐水浸没环境更加详细的区分为
中（M） 2-15a 7-15a Im2（无阴极保护的海水和微盐水浸没）和Im4（带有阴
高（H） ＞15a 15-25a
极保护的海水和微盐水浸没）。
超高（VH） ＞25a

新标准此部分对涂层失效的评估进行了举例描述， 3 ISO 12944-5 防护涂料体系
第五部分是整个ISO.12944最重要的部分，此部分
即：当涂层约10%表面达到了ISO.4628-3.中定义的
推荐了C2~C5以及Im1~Im3腐蚀环境下可以采用的涂层
Ri3级（锈蚀等级）时需要进行第一次维修。而老版本此
体系（未涉及到的部分在第9部分中推荐）。作为标准
部分内容在ISO.12944中的第五部分，其5.5章节描述为
的最核心部分之一，新的版本对的涂层系统进行整体更
“第一次维修时间通常在涂层状态达到ISO.4628-3.中
新。因为涂料技术的发展，相同腐蚀环境下，同一耐久
定义的Ri3.级”，从定义上来看，更新后的标准对维修
性的推荐配套干膜厚度大部分都有了明显的下降（见表
判断的标准更加严苛，在10%面积达到Ri3级的情况下
3）。同时推荐的涂料中也新增了聚硅氧烷、聚天门冬氨
就需要维修，而不是整体达到Ri3级。
酸酯涂料等高性能涂料，移除了氯化橡胶、氯化乙烯等
本章的第5.4条为新增内容，指出钢结构环境条件
涂料。
类型和涂层设计耐久性是选择涂层系统的主要参数，为
标准对涂料技术人员在应用过程中几个重点问题也
确定涂层体系方案提供了明确的支撑。
进行了解答：
2 ISO 12944-2环境分类 1）对于新的涂层（涂料）技术，标准允许采用低
1998版本中，大气腐蚀环境的分类由ISO.12944单 于额定干膜厚度（NDFT）和相对较少的最少涂层道数
独定义，新版本的大气环境分类采用ISO.9223《金属与 （MNOC）的涂层体系；前提是新的技术应该通过应用

合金的腐蚀.大气腐蚀性分类、测定和评估》。具体的变 经历证明，同时由独立的测试机构提按照标准要求确认
化有合并原有体系中的C5-I与C5-M定义为新的C5环境 实验室性能合格。

慧聪涂装网 www.pf.hc360.com
