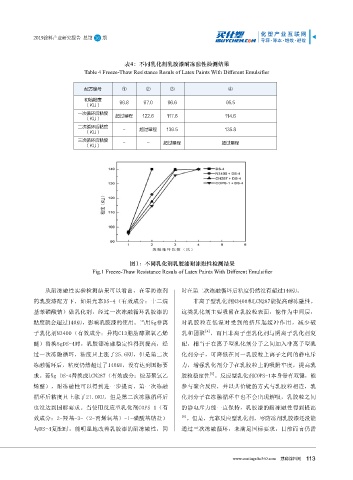

Page 115 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

表4：不同乳化剂乳胶漆耐冻融性检测结果
Table 4 Freeze-Thaw Resistance Resuls of Latex Paints With Different Emulsifier

配方编号 ① ② ③ ④
初始粘度 96.8 97.0 96.6 95.5
（KU）
一次循环后粘度
（KU） 超过量程 122.6 117.6 114.6
二次循环后粘度 - 超过量程 139.5 135.8
（KU）
三次循环后粘度 - - 超过量程 超过量程
（KU）

图1：不同乳化剂乳胶漆耐冻融性检测结果
Fig.1 Freeze-Thaw Resistance Resuls of Latex Paints With Different Emulsifier

从耐冻融性实验检测结果可以看出，在零防冻剂 时在第二次冻融循环后粘度仍然没有超过140KU。

的乳胶漆配方下，如果光靠DS-4（有效成分：十二烷 非离子型乳化剂N3400和LCN287能提高耐冻融性。
基苯磺酸钠）做乳化剂，经过一次冻融循环乳胶漆的 这类乳化剂主要吸附在乳胶粒表面，能作为中间层，
粘度就会超过140KU，影响乳胶漆的使用。当用5g非离 对乳胶粒在低温时受到的挤压起缓冲作用，减少破
[4]
子乳化剂N3400（有效成分：异构C13脂肪醇聚氧乙烯 乳和团聚 ，而且非离子型乳化剂与阴离子乳化剂复
醚）替换5gDS-4时，乳胶漆冻融稳定性得到提高，经 配，相当于在离子型乳化剂分子之间加入非离子型乳
过一次冻融循环，粘度只上涨了25.6KU，但是第二次 化剂分子，可降低在同一乳胶粒上离子之间的静电斥
冻融循环后，粘度仍然超过了140KU，没有达到国标要 力，增强乳化剂分子在乳胶粒上的吸附牢度，提高乳
[5]
求。若5g DS-4替换成LCN287（有效成分：烷基聚氧乙 胶粒稳定性 。反应型乳化剂COPS-1本身带有双键，能
烯醚），耐冻融性可以得到进一步提高，第一次冻融 参与聚合反应，并以共价键的方式与乳胶粒相连，乳
循环后粘度只上涨了21.0KU，但是第二次冻融循环后 化剂分子在冻融循环中也不会出现解吸，乳胶粒之间
也没达到国标要求。当使用反应型乳化剂COPS-1（有 的静电斥力能一直保持，乳胶漆的耐冻融性得到提高
效成分：2-羟基-3-（2-丙烯氧基）-1-磺酸基钠盐） [6] 。但是，光靠反应型乳化剂，零防冻剂乳胶漆还没能

与DS-4复配时，能明显地改善乳胶漆的耐冻融性，同 通过三次冻融循环，未满足国标要求，目前而言仍需

www.coatings.hc360.com 慧聪涂料网
