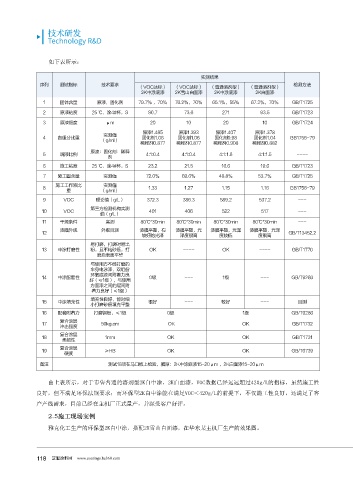

Page 120 - 2019涂料产业研究报告

技术研发
Technology R&D

如下表所示：

实测结果
序列 测试指标 技术要求 检测方法
（VOC达标） （VOC达标） （普通溶剂型） （普通溶剂型）
2K中涂底漆 2K雪山白面漆 2K中涂底漆 2K白面漆
1 固体含量 原漆，固化剂 79.7%.，70% 76.2%，70% 65.1%，55% 67.2%，70% GB/T1725
2 原漆粘度 25.℃，涂4#杯，S 80.7 73.6 271 93.5 GB/T1723
3 原漆细度 μm 20 10 20 10 GB/T1724
原漆1.485 原漆1.393 原漆1.407 原漆1.378
实测值
4 各组分比重 固化剂1.06. 固化剂1.06. 固化剂0.98. 固化剂1.04 GB1756-79
（g/ml）
稀释剂0.877. 稀释剂0.877.. 稀释剂0.908 稀释剂0.882.
原漆：固化剂：稀释
5 调漆比例 4:1:0.4 4:1:0.4 4:1:1.6 4:1:1.5 ----
剂
6 施工粘度 25.℃，涂4#杯，S 23.2 21.5 16.6 19.6 GB/T1723
7 施工固含量 实测值 72.0% 69.6% 48.8% 53.7% GB/T1725
施工工作液比 实测值
8 1.33. 1.27 1.15 1.16 GB1756-79
重 （g/ml）
9 VOC 理论值（g/L） 372.3 386.3 589.2 537.2 ---
第三方检测机构实测
10 VOC 401 406 522 517 ---
值（g/L）
11 干燥条件 实测 80℃*30min 80℃*30min 80℃*30min 80℃*30min ---
漆膜外观 外观目测 漆膜平整，有 漆膜平整，光 漆膜平整，光泽 漆膜平整，光泽
12 GB/T13452.2
较好的光泽 泽度很高 度较低 度很高
易打磨，打磨时易出
13 中涂打磨性 粉，且不粘砂纸，打 OK ---- OK ---- GB/T1770
磨后表面平整
与使用方不经打磨的
车身电泳漆，双组份
环氧底漆间附着力良
14 中涂配套性 0级 --- 1级 --- GB/T9286
好（≤1级），与使用
方面漆之间的层间附
着力良好（≤1级）
填充性良好，能对细
15 中涂填充性 很好 --- 较好 --- 目测
小打磨砂痕填充平整
16 配套附着力 打磨钢板，≤1级 0级 1级 GB/T9286
复合涂层
17 50kg.cm .OK OK GB/T1732
冲击强度
复合涂层
18 1mm OK OK GB/T1731
柔韧性
复合涂层
19 ≥HB OK OK GB/T6739
硬度
备注 测试18项在马口板上检验，膜厚：2K中涂底漆15-20μm.，2K白面漆15-20μm.

由上表所示，对于市售普通的溶剂型2K白中涂，2K白面漆，VOC数据已经远远超过420g/L的指标，虽然施工性
良好，但不满足环保法规要求；而环保型2K白中涂能在满足VOC＜420g/L的前提下，不仅施工性良好，还满足了客
户产线需求，目前已经在主机厂正式量产，并深受客户好评。

2.5施工现场案例
雅克化工生产的环保型2K白中涂，搭配2K雪山白面漆，在华东某主机厂生产的效果图。

慧聪涂料网 www.coatings.hc360.com
