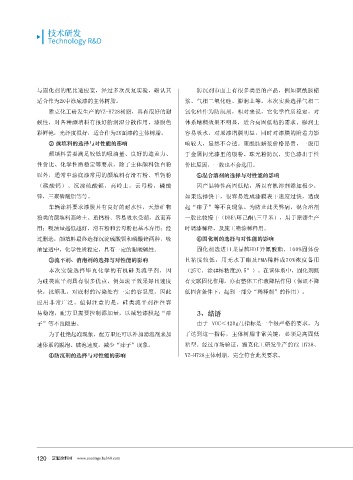

Page 122 - 2019涂料产业研究报告

技术研发
Technology R&D

与固化剂的配比适应宽，经过多次反复实验，确认其 防沉剂市面上有很多类型的产品，例如聚酰胺蜡

适合作为2K中涂底漆的主体树脂。 浆、气相二氧化硅、膨润土等。本次实验选择气相二
雅克化工研发生产的YZ-H728树脂，具有很好的耐 氧化硅作为防沉剂，相对来说，它化学性质稳定，对
候性，对各种颜填料有很好的润湿分散作用，漆膜色 体系增稠效果不明显，适合高固低粘的需求。膨润土
彩鲜艳，光泽度很好，适合作为2K面漆的主体树脂。 容易吸水，对原漆增稠明显，同时对漆膜的附着力影
② 颜填料的选择与对性能的影响 响较大，显然不合适。聚酰胺蜡浆价格昂贵，一般用

颜填料需要满足较低的吸油量、良好的遮盖力、 于金属闪光漆里的银粉、珠光粉防沉，实色漆出于性
性价比、化学性质稳定等要求，除了主体颜料钛白粉 价比原因，一般也不会选用。
以外，通常中涂底漆常用的颜填料有滑石粉、重钙粉 ⑤混合溶剂的选择与对性能的影响
（碳酸钙）、沉淀硫酸钡，高岭土，云母粉，磷酸 因产品特性高固低粘，所以有机溶剂添加极少，

锌，三聚磷酸铝等等。 如果选择快干，很容易造成漆膜表干速度过快，造成
车辆涂料要求漆膜具有良好的耐水性，天然矿物 起“痱子”等不良现象。为防止此类弊病，混合溶剂
粉类的颜填料高岭土、重钙粉、容易吸水受潮，故而弃 一般比较慢干（DBE\环己酮\三甲苯），用于原漆生产
用；吸油量越低越好，滑石粉和云母粉也基本弃用；经 时调漆稀释，及施工喷涂稀释用。

过删选，颜填料最终选择沉淀硫酸钡和磷酸锌两种，吸 ⑥固化剂的选择与对性能的影响
油量适中，化学性质稳定，具有一定的耐酸碱性。 固化剂选进口某品牌HDI异氰酸酯，100%固体份
③流平剂、消泡剂的选择与对性能的影响 且粘度较低，用无水丁酯及PMA稀释成70%浓度备用
本次实验选择毕克化学的有机硅类流平剂，因 （25℃，涂4#杯粘度20.5″）。在该体系中，固化剂既
为硅类流平剂具有很多优点，例如流平效果好且速度 有交联固化作用，亦有整体工作液降粘作用（保证不降

快，抗缩孔，对底材的污染处有一定的容忍度，因此 低固含条件下，起到一部分“稀释剂”的作用）。
应用非常广泛。值得注意的是，硅类流平剂往往容
易稳泡，配方里需要控制添加量，以减轻漆膜起“痱 3、结语

子”等不良隐患。 由于 VOC＜420g/L指标是一个很严格的要求，为
为了杜绝起泡现象，配方里还可以补加消泡剂来加 了达到这一指标，主体树脂非常关键，必须是高固低
速体系的脱泡、破泡速度，减少“痱子”现象。 粘型。经过市场验证，雅克化工研发生产的YZ-H738、
④防沉剂的选择与对性能的影响 YZ-H728主体树脂，完全符合此类要求。

0 慧聪涂料网 www.coatings.hc360.com
