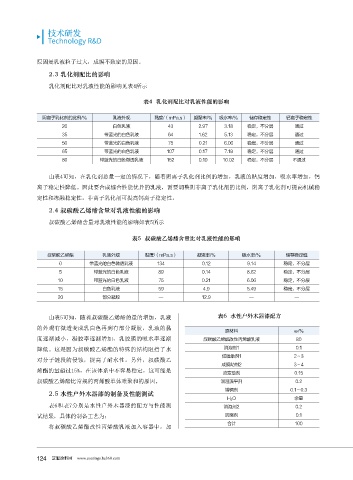

Page 126 - 2019涂料产业研究报告

技术研发
Technology R&D

原因是乳液粒子过大，成膜不致密的原因。

2.3 乳化剂配比的影响

乳化剂配比对乳液性能的影响见表4所示
表4 乳化剂配比对乳液性能的影响

阴离子乳化剂的比例/% 乳液外观 黏度/（mPa.s） 凝聚率/% 吸水率/% 储存稳定性 钙离子稳定性
20 白色乳液 43 2.97 3.18 稳定，不分层 通过
35 带蓝光的白色乳液 64 1.62 5.13 稳定，不分层 通过
50 带蓝光的白色乳液 75 0.21 6.06 稳定，不分层 通过
65 带蓝光的白色乳液 107 0.17 7.19 稳定，不分层 通过
80 带蓝光的白色微透乳液 152 0.19 10.02 稳定，不分层 不通过

由表4可知，在乳化剂总量一定的情况下，随着阴离子乳化剂比例的增加，乳液的粘度增加，吸水率增加，钙

离子稳定性降低。因此要合成综合性能优异的乳液，需要调整阴非离子乳化剂的比例，阴离子乳化剂可提高机械稳
定性和冻融稳定性，非离子乳化剂可提高钙离子稳定性。
2.4 叔碳酸乙烯酯含量对乳液性能的影响

叔碳酸乙烯酯含量对乳液性能的影响如表5所示

表5 叔碳酸乙烯酯含量比对乳液性能的影响

叔碳酸乙烯酯 乳液外观 黏度/（mPa.s） 凝聚率/% 吸水率/% 储存稳定性
0 带蓝光的白色微透乳液 134 0.12 9.14 稳定，不分层
5 带蓝光的白色乳液 89 0.14 8.62 稳定，不分层
10 带蓝光的白色乳液 75 0.21 6.06 稳定，不分层
15 白色乳液 59 4.9 5.49 稳定，不分层
20 部分凝胶 — 12.9 — —

由表5可知，随着叔碳酸乙烯酯的量的增加，乳液 表6 水性户外木器漆配方
的外观有微透变成乳白色再到有部分凝胶，乳液的黏
原材料 ω/%
度逐渐减小，凝胶率逐渐增加，乳胶膜的吸水率逐渐 叔碳酸乙烯酯改性丙烯酸乳液 80
降低。这是因为叔碳酸乙烯酯的特殊的结构阻挡了水 消泡剂1 0.1
成膜助剂1 2～3
对分子链段的侵蚀，提高了耐水性。另外，叔碳酸乙
成膜助剂2 3～4
烯酯的量超过15%，在该体系中不容易稳定，这可能是 流变助剂 0.15

叔碳酸乙烯酯比常规的丙烯酸单体难聚和的原因。 润湿流平剂 0.2
2.5 水性户外木器漆的制备及性能测试 增稠剂 0.1～0.3
H 2 O 余量
表6和表7分别是水性户外木器漆的配方与性能测 消泡剂2 0.2
试结果，具体的制备工艺为： 防腐剂 0.1
合计 100
将叔碳酸乙烯酯改性丙烯酸乳液加入容器中，加

慧聪涂料网 www.coatings.hc360.com
