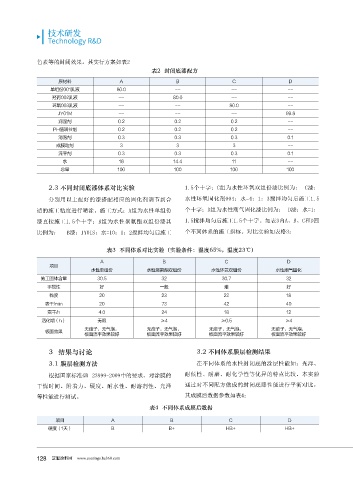

Page 130 - 2019涂料产业研究报告

技术研发
Technology R&D

色素等的封闭效果。其实行方案如表2
表2 封闭底漆配方

原材料 A B C D
单组份001乳液 80.0 -- -- --
羟丙002乳液 -- 80.0 -- --
环氧003乳液 -- -- 80.0 --
JY01M -- -- -- 99.8
润湿剂 0.2 0.2 0.2 --
PH值调节剂 0.2 0.2 0.2 --
消泡剂 0.3 0.3 0.3 0.1
成膜助剂 3 3 3 --
流平剂 0.3 0.3 0.3 0.1
水 16 14.4 11 --
总量 100 100 100 100

2.3 不同封闭底漆体系对比实验 1.5个十字；C组为水性环氧双组份漆比例为： C漆：
分别用以上配好的漆搭配相应的固化剂调节到合 水性环氧固化剂004：水=4：1：3搅拌均匀后施工1.5

适的施工粘度进行喷涂。施工方式：A组为水性单组份 个十字；D组为水性潮气固化漆比例为： D漆：水=1：
漆直接施工1.5个十字；B组为水性聚氨酯双组份漆其 1.5搅拌均匀后施工1.5个十字。如表3内A、B、C和D四
比例为： B漆：JY01S：水=10：1：2搅拌均匀后施工 个不同体系的施工指标。对比实验如表格3：

表3 不同体系对比实验（实验条件：湿度65%，温度23℃）
A B C D
项目
水性单组份 水性聚氨酯双组份 水性环氧双组份 水性潮气固化
施工固体含量 30.5 32 30.7 32
手搅性 好 一般 难 好
黏度 20 23 22 18
表干/min 20 73 42 40
实干/h 4.0 24 18 12
活化期（h） 无限 ≥4 ≥0.5 ≥4
无痱子，无气泡， 无痱子，无气泡， 无痱子，无气泡， 无痱子，无气泡，
板面效果
板面流平效果较好 板面流平效果较好 板面流平效果较好 板面流平效果较好
3 结果与讨论 3.2 不同体系膜层检测结果

3.1 膜层检测方法 在不同体系的水性封闭底的涂层性能如：光泽、
根据国家标准GB 23999-2009中的要求，对涂膜的 耐候性、耐磨、耐化学性等优异的特点比较。本实验

干燥时间、附着力、硬度、耐水性、耐溶剂性、光泽 通过对不同配方做成的封闭底漆性能进行平衡对比，
等性能进行测试。 其成膜后数据参数如表4：
表4 不同体系成膜后数据

项目 A B C D
硬度（1天） B B+ HB+ HB+

慧聪涂料网 www.coatings.hc360.com
