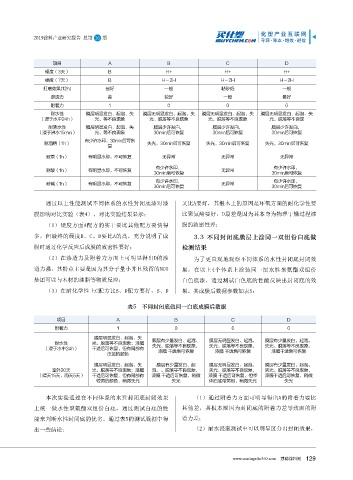

Page 131 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

项目 A B C D
硬度（3天） B H+ H+ H+
硬度（7天） B H～2H H～2H H～2H
打磨效果(12h) 最好 一般 粘砂纸 一般
渗透力 差 较好 一般 最好
附着力 1 0 0 0
耐水性 膜层明显发白、起泡、失 膜层无明显发白、起泡、失 膜层无明显发白、起泡、失 膜层无明显发白、起泡、失
（浸于水中24h） 光、等不良现象 光、脱落等不良现象 光、脱落等不良现象 光、脱落等不良现
耐沸水性 膜层明显发白、起泡、失 膜层少许发白， 膜层少许发白， 膜层少许发白，
（浸于沸水15min） 光、等不良现象 30min后可恢复 30min后可恢复 30min后可恢复
有少许水印，30min后可恢
耐酒精（1h） 失光，30min后可恢复 失光，30min后可恢复 失光，30min后可恢复
复
耐茶（1h） 有明显水印，不可恢复 无异常 无异常 无异常

有少许水印， 有少许水印，
耐酸（1h） 有明显水印，不可恢复 无异常
30min后可恢复 30min后可恢复
有少许水印， 有少许水印，
耐碱（1h） 有明显水印，不可恢复 无异常
30min后可恢复 30min后可恢复
通过以上性能测试不同体系的水性封闭底漆对漆 又比A要好，其根本上的原因是环氧方面的耐化学性要
膜影响对比实验（表4）。对比实验结果显示： 比聚氨酯要好，D最差是因为其本身为物理干燥过程漆

（1）硬度方面A配方的实干要比其他配方要快得 膜的致密性差；
多，但最终的硬度B、C、D要比A的高，充分说明了成 3.3 不同封闭底膜层上涂同一双组份白底做
膜时通过化学反应后成膜的致密性要好； 检测结果

（2）在渗透力及附着力方面上可明显得出D的渗 为了更直观地观察不同体系的水性封闭底封闭效
透力强，其特点主要是因为其分子量小并且残留的NCO 果，在以上4个体系上涂装同一层水性聚氨酯双组份
基团可以与木材的油脂等物质反应； 白色底漆，通过测试白色底的性能反映出封闭底的效

（3）在耐化学性上C配方比B、D配方要好，B、D 果。其成膜后数据参数如表5：

表5 不同封闭底做同一白底成膜后数据

项目 A B C D
附着力 1 0 0 0
膜层明显发白、起泡、失
耐水性 光、脱落等不良现象；漆膜. 膜层有少量发白、起泡、 膜层无明显发白、起泡、 膜层有少量发白、起泡、
（浸于水中24h） 干透后可恢复，但有局部有 失光、脱落等不良现象， 失光、脱落等不良现象， 失光、脱落等不良现象，
泛黄的颜色 漆膜.干透后可恢复 漆膜.干透后可恢复 漆膜干透后可恢复
膜层明显发白、起泡、失 膜层有少量发白、起 膜层无明显发白、起泡、 膜层有少量发白、起泡、
室外20天 光、脱落等不良现象；漆膜. 泡、、脱落等不良现象， 失光、脱落等不良现象， 失光、脱落等不良现象，
（晴天15天，雨天5天） 干透后可恢复，但有局部有 漆膜.干透后可恢复，稍微 漆膜.干透后可恢复，但整 漆膜干透后可恢复，稍微
较黄的颜色，稍微失光 失光 体白底带黄相，稍微失光 失光

本次实验通过在不同体系的水性封闭底封闭效果 （1）通过附着力方面可明显得出A的附着力要比
上统一做水性聚氨酯双组份白底，通过测试白底的性 其他差，其根本原因为封闭底的附着力差导致面的附

能来判断水性封闭底的优劣。通过表5的测试数据中得 着力差；
出一些结论： （2）耐水浸泡测试中可以明显区分出封闭效果，

www.coatings.hc360.com 慧聪涂料网
