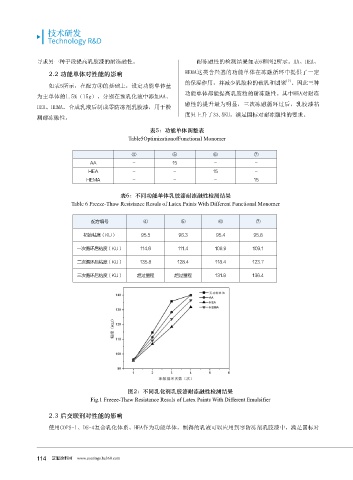

Page 116 - 2019涂料产业研究报告

技术研发
Technology R&D

寻求另一种手段提高乳胶漆的耐冻融性。 耐冻融性的检测结果如表6和图2所示。AA、HEA、

2.2 功能单体对性能的影响 HEMA这类含羟基的功能单体在冻融循环中提供了一定
[7]
的保湿作用，并减少乳胶粒的破乳和团聚 。因此三种
如表5所示，在配方④的基础上，设定功能单体量
功能单体都能提高乳胶粒的耐冻融性。其中HEA对耐冻
为主单体的1.5%（15g），分别在预乳化液中添加AA、
融性的提升最为明显，三次冻融循环过后，乳胶漆粘
HEA、HEMA。合成乳液后制成零防冻剂乳胶漆，用于检
度只上升了33.5KU，满足国标对耐冻融性的要求。
测耐冻融性。
表5：功能单体调整表
Table5OptimizationofFunctional Monomer

④ ⑤ ⑥ ⑦
AA - 15 - -
HEA - - 15 -
HEMA - - - 15

表6：不同功能单体乳胶漆耐冻融性检测结果
Table 6 Freeze-Thaw Resistance Resuls of Latex Paints With Different Functional Monomer

配方编号 ④ ⑤ ⑥ ⑦

初始粘度（KU） 95.5 96.3 95.4 95.8

一次循环后粘度（KU） 114.6 111.4 106.9 109.1

二次循环后粘度（KU） 135.8 128.4 118.4 123.7
三次循环后粘度（KU） 超过量程 超过量程 131.9 136.4

图2：不同乳化剂乳胶漆耐冻融性检测结果
Fig.1 Freeze-Thaw Resistance Resuls of Latex Paints With Different Emulsifier

2.3 后交联剂对性能的影响

使用COPS-1、DS-4复合乳化体系、HEA作为功能单体，制得的乳液可以应用到零防冻剂乳胶漆中，满足国标对

慧聪涂料网 www.coatings.hc360.com
